High Speed Cam Feed Lines ist eine fortschrittliche Umform- und Verarbeitungstechnologie für die Herstellung von Stator- und Rotorblechen, die in der Regel mit einer automatischen Pressenbeschickungsanlage, wie z. B. einer Doppelkopf-Abwickelhaspel, einer S-Schleifenrichtmaschine und einem Nockenvorschub oder einem Hochgeschwindigkeits-NC-Servovorschub ausgestattet ist. Der Stanzprozess besteht darin, dass die Doppelkopf-Abwickelmaschine die Spulenstreifen abwickelt und die Streifen von einer Richtmaschine geführt und ausgerichtet werden, um dann automatisch in die Hochgeschwindigkeits-Pressmaschine und die Folgeverbundwerkzeuge durch die Zuführungsvorrichtung zu gelangen.
Rohmaterial: Siliziumstahl
Materialdicke: 0,1-2,0m
Breite der Spule: 20-300mm

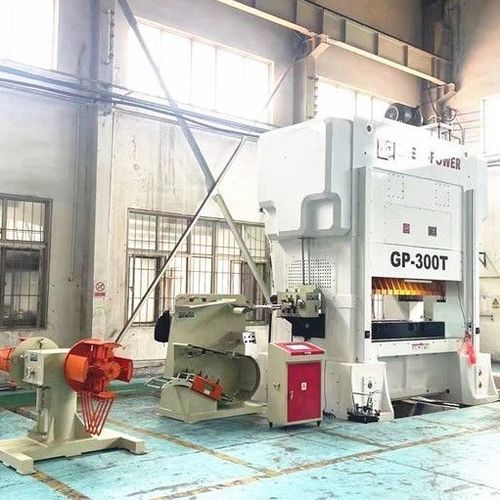

Konfiguration der Hochgeschwindigkeitszuführungslinien
Doppelkopf-Abwickelhaspel DBMT
S-Schleife Richtmaschine JMS
Hochgeschwindigkeits-Nockenvorschub GCF
Hochgeschwindigkeits-Pressmaschine RH
Progressiv (optional)
Für Stator- und Rotorlaminierung
Für Motorkernteile
Mit dem Ziel, die Zeit zum Laden einer Rolle auf ein Minimum zu reduzieren, treibt dieser Doppelkopf-Abwickler eine der Rollen an, während die andere als Reserve bereitsteht.
Wenn die angetriebene Rolle fertig ist, kann die Ersatzrolle innerhalb kürzester Zeit an den Treiber angeschlossen werden. Wenn Sie
wenn Sie die neue Rolle an den Treiber anschließen, haben Sie viel Zeit, um eine weitere Ersatzrolle zu laden. Die Doppelkopf-Abwickelhaspel ist eine ideale Lösung für Produktionsanlagen, bei denen Produktionsgeschwindigkeit und Kontinuität in der Serienfertigung entscheidend sind
serienfertigung entscheidend sind. In der Regel wird sie mit der S-Schleifenrichtmaschine, der Hochgeschwindigkeits-Getriebemaschine und der H-Rahmen-Hochgeschwindigkeits-Pressmaschine konfiguriert und eignet sich daher für das Stanzen von Motorrotoren und Statoren
---
