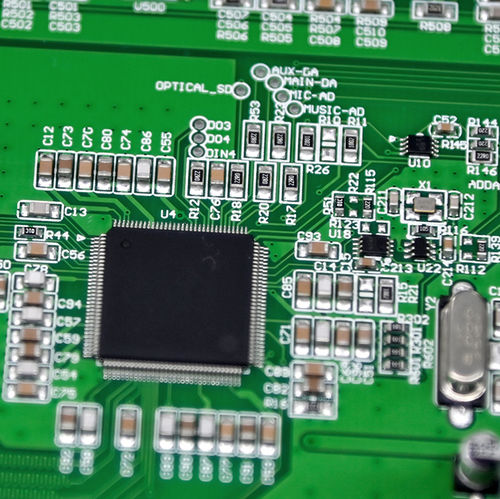

Universelle Leiterplatte

für Elektronik

Was ist eine mehrlagige Leiterplatte? Eine mehrlagige Leiterplatte besteht aus drei oder mehr Lagen leitender Kupferfolien, im Gegensatz zur herkömmlichen einlagigen Leiterplatte, die nur eine Lage hat. Eine doppelseitige Leiterplatte hat zwei leitende Schichten auf der Ober- und Unterseite des Leiterplattensubstrats. Die oberen und unteren Lagen einer mehrlagigen Leiterplatte ähneln denen einer doppelseitigen Leiterplatte, aber es gibt zusätzliche Lagen auf beiden Seiten des Kerns. Sie werden in der Regel durch das Zusammenlaminieren mehrerer Lagen doppelseitiger Leiterplatten mit Lagen von Wärmeschutzisolierungen hergestellt. Verkupferte Löcher verbinden diese Lagen miteinander, und die elektrischen Verbindungen zwischen den mittleren Lagen werden durch Durchkontaktierungen wie Blind- und vergrabene Durchgangslöcher und Durchkontaktierungen hergestellt. Auf den oberen und unteren Lagen der mehrlagigen Leiterplatte befinden sich aktive und passive Bauteile, während die inneren Lagen für die Leiterbahnen verwendet werden. Die Leiterplatte ist so aufgebaut, dass zwei Lagen auf der Oberfläche platziert sind, um die Umgebung zu verbinden. Sowohl elektronische Bauteile mit Durchgangsbohrung als auch oberflächenmontierte Bauteile (SMD) können auf beiden Seiten dieser Art von Leiterplatte gelötet werden. SMD-Bauteile können mit der Oberflächenmontagetechnik und anderen PCBA-Werkzeugen gelötet werden. Durch die Anwendung solcher Methoden können die Hersteller hochkomplexe Leiterplatten unterschiedlicher Größe konstruieren. Multilayer-Leiterplatten können bis zu 40 Lagen haben.
