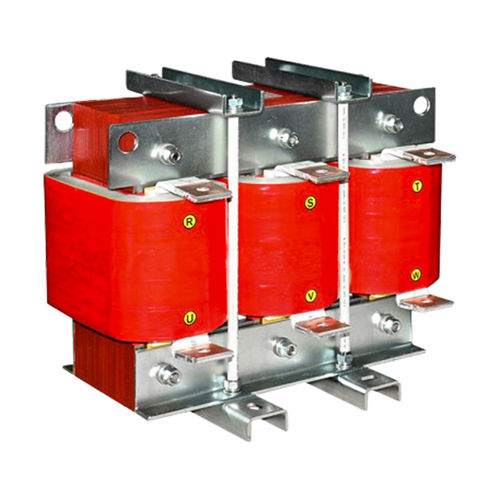

Dreiphasiger Oberwellenfilterreaktor SKS-AFER-0120-660

Beschreibung der Filterdrossel ： Die Filterdrossel kann zusammen mit Kondensatoren den Oberschwingungsstrom im System reduzieren, vor allem die Oberschwingungsströme 3, 5, 7, 11, 13 und mehr. Die Filterdrossel kann in Parallel- oder Reihenschaltung installiert werden Funktion der Filterdrossel ： PWM-Gleichrichter LCL-Drossel, Trägerfrequenz: ≥2K Arbeitsfrequenz: 50HZ Phase: 3 Oberschwingungen enthält die VFD-Störungen für das Stromnetz, Oberschwingungen hauptsächlich 3、5、7、9、11、13、15、17、19, ausgangsseitige Oberschwingungen meist 5~10Khz hochfrequente Oberschwingungen Technische Parameter der Filterdrossel ： Bemessungsstrom:≤5000A ; Bemessungsspannung:＜1000V；Dielektrische Festigkeit: Wicklungserde 3000VAC/50HZ/60S frei von Schäden Isolationswiderstand: Wicklung-Erde, Kreuzkern-Schrauben-Erde 500VDC, Isolationswiderstand≥100MΩ; Drosselgeräusch:＜65db (1 Meter von der Drossel entfernt) Schutzart:IP00; Isolierung:F/H , Norm:IEC289;GB10229-88 (eqv IEC289:1987) Anforderungen an die Arbeitsumgebung der Filterdrossel ： Höhe weniger als 1000 Meter, über 1000 Meter Arbeit unter Taktung; Umgebungstemperatur -25℃~+40℃; Relative Luftfeuchtigkeit: ≤ 90% Keine giftigen Gase, keine entflammbaren und explosiven Gegenstände, kein elektrisch leitfähiger Staub Anwendung des Filterreaktors ： Windenergieerzeugung, Photovoltaik, VFD und UPS
