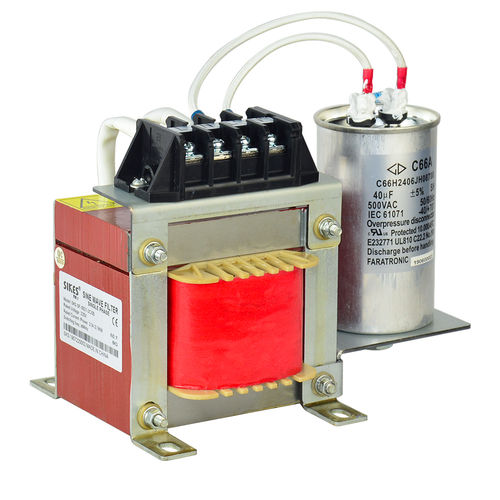

Elektronischer Filter / Sinus SKS-SF-0021-2A/05

Tiefpasspassivdreiphasig

SinuswellenfilterAnwendungen: Ventilatoren, Förderanlagen, Pumpen HVAC-Anlagen, Kompressoren Aufzüge, Kräne, Windkraft, UPS, EPS Motorantrieb mit langem Kabel Motorantrieb mit mehreren Motoren in Parallelschaltung Mittelspannungsanwendungen (Einsatz vor dem Aufspanntransformator) SinuswellenfilterTechnische Daten: Nennspannungsbereich: 3*380 bis 500VAC±10% Motorfrequenz: 0-120Hz; Schaltfrequenz :≧ 4kHz; Restwelligkeitsspannung:THDv<5% Spannungsabfall bei Nennstrom:≦10%（50HZ）; Motorkabellänge:Bis zu 2000m; Arbeitsmodell:Kontinuierlich für Innenbetrieb Normale Eingangsleistung des Motorantriebs: 3,7 kW bis 630 kW; Wirkungsgrad: 98 bis 99% bei normaler Netzspannung und Leistung Überlastbarkeit: 150% 60S, 120% 60min Prüfspannung:2240VDC,2s(Leitung/Leitung) 2720VDC,2s(Leitungen/Gehäuse) Durchschlagfestigkeit:AC4000V/5mA/60s Isolationswiderstand:Kern-Wicklung,≧100MΩ（DC1000V）; Climatic Category(IEC60068-1):25/100/21 Schutzart:IP30(IP40/IP54 auf Anfrage),Innenbereich:IP20 Kühlung:Interne Zwangsluft Lasttyp: typische Motorlast; Standard-Aufwärtstransformator; andere lineare Last; Sinuswellenfilter Technische Normen： Kondensatoren: CEI EN 60831-1/2, IEC 831-1/2 Geräte: CEI EN60439-1, IEC 439-1, IEC 60939 Sinusfilter Charakteristisch: Sikes Sinusfilter für verschiedene Servomotoren von VSD-Systemen (insbesondere für Wechselrichter oder Schaltnetzteile), sind so konzipiert, dass sie die PWM-Ausgangsspannung des Wechselrichters verändern und eine nahezu sinusförmige Spannung erzeugen. Die passive Serie ist für den Einsatz in 380v-480v-Netzen vorgesehen. Sikes bietet Ihnen neben den Schaffner- und MTE-Filtern eine weitere wirtschaftliche Alternative.
