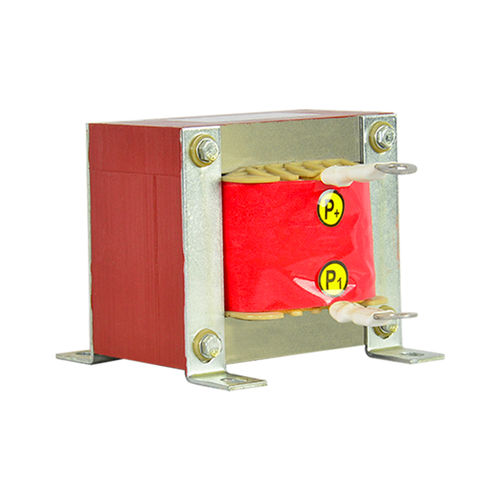

Drossel für Wandler SKS-DCL-0050-AL/4

MagnetdrahtgewickeltFerrit

Materialeigenschaften der DC-Drossel: 1.Hohe Temperaturbeständigkeit: Das innere Isoliermaterial wird mit einem rahmenlosen Verfahren kombiniert, die Drossel ist sehr temperaturbeständig und kann wahlweise der Klasse F oder H zugeordnet werden. 2.Geräuschreduzierung: Der Luftspalt der Drossel wird im Argon-Lichtbogenschweißverfahren geschweißt, das sich durch geringes Rauschen, geringen magnetischen Streufluss und stabile Induktivität auszeichnet. 3.Elektrisch-magnetischer Widerstand: Die Drossel wird mit einer Folie gewickelt und hat einen hohen Widerstand gegen die elektromagnetische Kraft und eine gute Darstellungsqualität 4.Kleines Volumen: Der Kern besteht aus kornorientierten, kaltgewalzten Siliziumstahlblechen, wodurch die Drosseln eine hohe Zuverlässigkeit, geringe Größe, geringes Gewicht und niedrige Kosten aufweisen. Charakteristisch für diese Serie: 1.Wechselrichter (System) Spannung:0.4KV 2.Spannungsbereich: DC 600V-1200V 3.Dielektrische Festigkeit: Kernwicklung, AC 3000V/50Hz/5mA/ schadensfrei in 60s (Test im Werk) 4.Isolationswiderstand: Kernwicklung, DC 1000V, Widerstand >100M ohm 5.Rauschen: Weniger als 65dB (zu messen an einem Punkt, der 10 Meter von der Drossel horizontal entfernt ist) 6.Standard: GB 19212.1-2008GB/T1094.6-2011 Anwendung der DC-Drossel: 1.Reduzierung des Stroms im Gleichstromkreis, Sicherstellung eines kontinuierlichen Stroms, wenn der Induktivitätswert einen bestimmten Wert erreicht. 2.Reduziert und verhindert die Beschädigung der Gleichrichterbrücke und die Überhitzung der Kapazität durch den Impulsstrom. 3.Verbesserung des Leistungsfaktors, Verringerung des AC-Impulses auf die DC-Sammelschiene, Begrenzung der Netzspannungstransienten.
