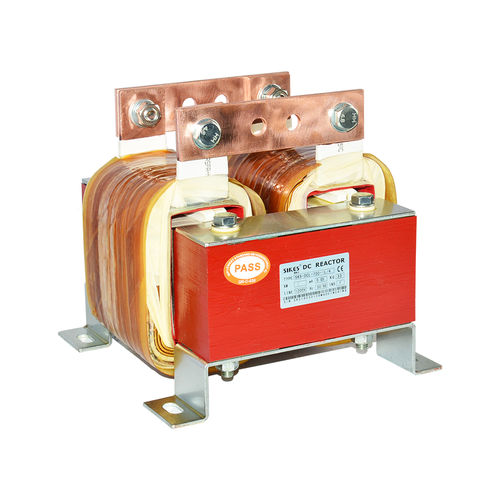

Drossel für Wandler SKS-DCL-700-Al-4

FerritdrahtgewickeltDC

Materialeigenschaften der DC-Drossel: 1.Hohe Temperaturbeständigkeit: Das innere Isoliermaterial ist mit einem rahmenlosen Verfahren kombiniert, die Drossel ist sehr temperaturbeständig und kann wahlweise der Klasse F oder H zugeordnet werden. 2.Geräuschreduzierung: Der Luftspalt der Drossel wird im Argon-Lichtbogenschweißverfahren hergestellt, das sich durch geringes Rauschen, geringen magnetischen Streufluss und stabile Induktivität auszeichnet. 3.Elektrisch-magnetischer Widerstand: Die Drossel wird mit einer Folie gewickelt und hat einen hohen Widerstand gegen elektromagnetische Kräfte und eine gute Darstellungsqualität 4.Kleines Volumen: Kern mit kornorientierten kaltgewalzten Siliziumstahlblechen, so dass Drosseln haben hohe Zuverlässigkeit, geringe Größe, geringes Gewicht und niedrige Kosten. Charakteristisch für diese Serie: 1.Wechselrichter (System) Spannung:0,4KV 2.Spannungsbereich: DC 600V-1200V 3.Dielektrische Festigkeit: Kernwicklung, AC 3000V/50Hz/5mA/ beschädigungsfrei in 60s (Test im Werk) 4.Isolationswiderstand: Kernwicklung, DC 1000V, Widerstand >100M ohm 5.Rauschen: Weniger als 65dB (zu messen an einem Punkt 10 Meter entfernt von der Drossel horizontal 6.Standard: GB 19212.1-2008GB/T1094.6-2011 Anwendung der DC-Drossel: 1.Reduzierung des Stroms in Gleichstromkreisen, Sicherstellung eines kontinuierlichen Stroms, wenn der Induktivitätswert einen bestimmten Wert erreicht. 2.Reduzierung und Verhinderung der Beschädigung der Gleichrichterbrücke und Überhitzung der Kapazität durch Impulsstrom. 3.Verbesserung des Leistungsfaktors, Verringerung des AC-Impulses auf die DC-Sammelschiene, Begrenzung der Netzspannungstransienten.
