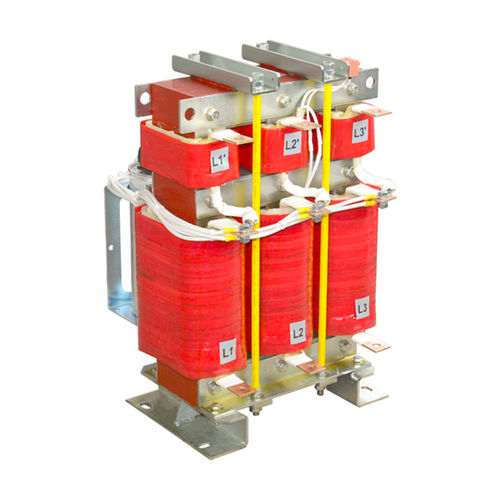

Elektronischer Filter / Tiefpass SKS-LCL-0124-4A6/05

passivdreiphasigfür Solarpanel

Beschreibung des LCL-Filters: Der LCL-Filter wurde entwickelt, um das Problem der harmonischen Netzspannung zu lösen, indem er die PWM-Spannungswellenform in eine reine Sinuswelle umwandelt und die Verzerrung des Stromnetzes verringert. Dadurch wird sichergestellt, dass das gesamte System gut funktioniert. Der LCL-Filter hat auch eine Begrenzung für Stromoberschwingungen. Merkmale des LCL-Filters : Verbesserung der Netzqualität für Active Infeed Converter (AIC) Hohe Dämpfung der Pulsfrequenz auf der Netzseite Integrierte Dämpfungswiderstände zur Unterdrückung von Stromschwingungen Schutzart: IP00 Modifikationen nach kundenspezifischen Anforderungen möglich Ausführung entspricht der CE-Zertifizierung Technische Daten und Messbedingungen des LCL-Filters: Nennspannung : 400 V AC (50/60 Hz) Bemessungsstrom : Bezogen auf 50 °C Nenntemperatur1) Prüfspannung : 2240 V DC, 2 s (Linie/Leitung), 2720 V DC, 2 s (Linien/Gehäuse) Überlastbarkeit : 1,5 x Nennstrom für 3 min pro Stunde Aktiver Einspeisekonverter (AIC)/ Frequenzumrichter Trägerfrequenz: 2 kHz ... 8 kHz Motorfrequenz: 0 Hz ... 100 Hz Motorkabellänge: weniger als 150 m Rauschen: ca. 72dB Klimakategorie (IEC 60068-1): 25/100/21 Klemmen： Fingersichere Klemmenblöcke (16 A bis 66 A) Sammelschienen für AIC-Drosseln und Netzdrosseln (100 A bis 400 A) Anwendung des LCL-Filters: Active Infeed Converter (AIC), Vier-Quadranten-Frequenzumrichter, PV und andere neue Energieanwendungen, die netzgekoppelte Umrichter erfordern.
