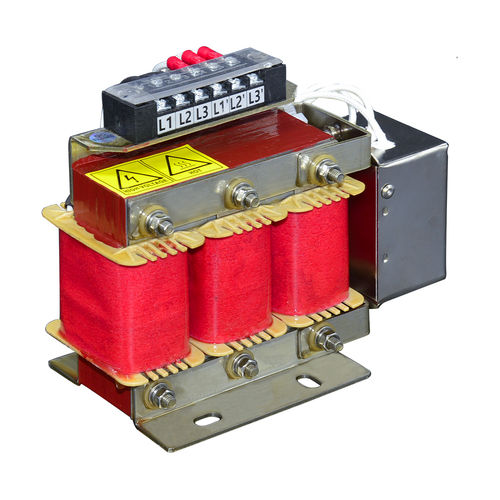

Elektronischer Filter / Sinus SKS-SF-0003-2A/05

Tiefpasspassivdreiphasig

SinuswellenfilterAnwendungen: Ventilatoren, Förderanlagen, Pumpen HVAC-Anlagen, Kompressoren Aufzüge, Kräne, Windkraft, UPS, EPS Motorantrieb mit langem Kabel Motorantrieb mit mehreren Motoren in Parallelschaltung Mittelspannungsanwendungen (Einsatz vor dem Aufspanntransformator) SinuswellenfilterTechnische Daten: Nennspannungsbereich: 3*250±10% Motorfrequenz: 0-120Hz; Schaltfrequenz :≧ 16kHz; Restwelligkeitsspannung:THDv<5% Spannungsabfall bei Nennstrom:≦10%（50HZ）; Motorkabellänge:Bis zu 2000m; Arbeitsmodell:Kontinuierlich für Innenbetrieb Normale Eingangsleistung des Motorantriebs:3,7kw bis 630kw; Wirkungsgrad:98 bis 99% bei normaler Netzspannung und Leistung Überlastbarkeit:150% 60S,120% 60min Prüfspannung:2240VDC,2s(Leitung/Leitung) 2720VDC,2s(Leitungen/Gehäuse) Durchschlagsfestigkeit:AC4000V/5mA/60s Isolationswiderstand:Kern-Wicklung,≧100MΩ（DC1000V）; Climatic Category(IEC60068-1):25/100/21 Schutzart:IP30(IP40/IP54 auf Anfrage),Innenbereich:IP20 Kühlung:Interne forcierte Luft Lasttyp:typische Motorlast;Standard Aufwärtstransformator;andere lineare Last; Sinuswellenfilter Technische Normen： Kondensatoren:CEI EN 60831-1/2,IEC 831-1/2 Ausrüstung:CEI EN60439-1,IEC 439-1,IEC 60939 Sinuswellenfilter Charakteristisch: Sikes Sinusfilter für verschiedene Servomotoren von VSD-Systemen (insbesondere für Wechselrichter oder Schaltnetzteile), sind so konzipiert, dass sie die PWM-Ausgangsspannung des Wechselrichters verändern und eine nahezu sinusförmige Spannung erzeugen.
