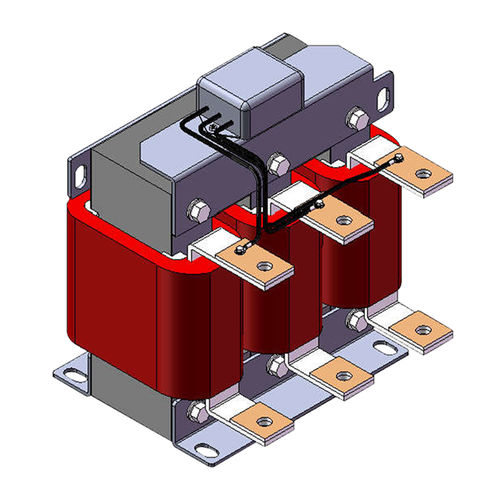

Elektronischer Filter / Tiefpass SKS-DVT-0181-4A/10

passivdreiphasigdU/dt

Dv/dt-Filter Beschreibung Die SIKES DV/DT-Filter verringern die Isolationsbelastung von Motoren, indem sie den dU/dt-Wert der Ausgangsspannung des Frequenzumrichters herabsetzen. Sie können je nach Modell mit Kabellängen von 100 bis 300 m eingesetzt werden. Außerdem sind die Geräte für eine maximale Schaltfrequenz von 200 kHz vorgesehen. Die Filter erzeugen bei kleineren Schaltfrequenzen weniger Wärme. Der Motor ist nicht für den Einsatz mit einem drehzahlvariablen Antrieb zur Nachrüstung von Anwendungen vorgesehen. Du/Dt-Filter sind eine wirtschaftliche Alternative zu Sinusfiltern. Dv/dt-Filter Technische Daten: Nennspannungsbereich : 3*380±10% DV/DT≤1000μS Schutzart:IP00 Überlastbarkeit:150% 60S,120% 60min Isolationsklasse:H Durchschlagsfestigkeit:AC4000V/5mA/60s Isolationswiderstand:Kernwicklung,≧100MΩ（DC1000V）; Kühlung:AN Dv/dt-Filter Anwendungen: Ventilatoren,Förderanlagen,Pumpen HVAC-Anlagen, Kompressoren Aufzüge, Kräne, Windkraft, UPS, EPS Motorantrieb mit langem Kabel Motorantrieb mit mehreren Motoren in Parallelschaltung Mittelspannungsanwendungen (Einsatz vor dem Aufspanntransformator)
