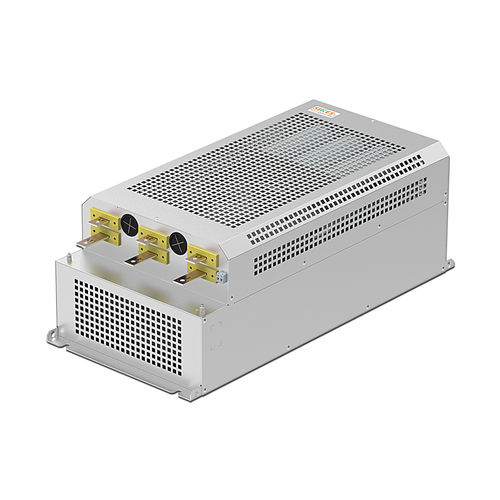

Elektronischer Filter / Tiefpass SKS-PIHF-0160-4-10

passivdreiphasigOberschwingung

Optimieren Sie die Oberschwingungsleistung Oberschwingungsfilter PIHF ist eine kosteneffektive Oberschwingungslösung. Im Vergleich zu herkömmlichen Oberschwingungsfiltern bietet PIHF eine kleinere Stellfläche und eine höhere Oberschwingungsreduzierung Wenn es vor einem ABB Niederspannungsantrieb angeschlossen ist, wird die Oberschwingungsstromverzerrung, die zurück zum Netz erzeugt wird, auf 10 % Gesamt-Oberschwingungsstromverzerrung bei Volllast reduziert. (Systemvoraussetzungen: THVD < 2%, Netzspannungsunsymmetrie 98% Wirkungsgrad) Die Passiven Oberschwingungsfilter PIHF bieten kostengünstige und sehr robuste Oberschwingungslösungen speziell für ABB Low Voltage Drive (ACS510, ACx550, ACx580, ACS880 full power range Spezifikationen Netzspannung：380-415 VAC (50 Hz) ; Gehäusedaten：IP00 ; Überlaststrom：160% für 60 Sekunden; Wirkungsgrad>0,98 Echter Leistungsfaktor 0.85 @ 50% Last; 0.99 @ 100% Last. Umgebungstemperatur：-13º~113º F (-25º~45ºC) ohne Derating. Merkmale und Vorteile: Entwickelt für abgestimmte Leistung mit ABB Low Voltage Drive; Benutzerfreundliche Inbetriebnahme; kein Abgleich erforderlich; Erfordert keine Routinewartung; Entwickelt für die Einhaltung der Stromverzerrungsgrenzwerte nach: IEEE 519 EN 61000-2-4 EN 61000-2-2 IEC/EN 61000-3-2 IEC/EN 61000-3-12 IEC/DE 61000-3-4
