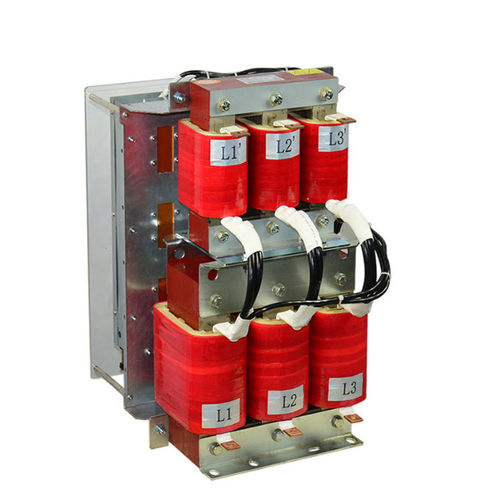

Elektronischer Filter / Tiefpass SKS-LCL-0180-4C5/5

passivAktivSinus

LCL-Filter für netzgekoppelte Umrichter und Vier-Quadranten-Wechselrichter 90KW Der LCL-Filter wurde entwickelt, um das Problem der harmonischen Netzspannung zu lösen, indem er die PWM-Spannungswellenform in eine reine Sinuswelle umwandelt und die Verzerrung des Stromnetzes verringert. So wird sichergestellt, dass das gesamte System gut funktioniert. Der LCL-Filter hat auch eine Begrenzung für Stromoberschwingungen. Verbesserung der Netzqualität für Active Infeed Converter (AIC) Hohe Dämpfung der Impulsfrequenz auf der Netzseite Integrierte Dämpfungswiderstände zur Unterdrückung von Stromschwingungen Schutzart: IP00 Modifikationen nach kundenspezifischen Anforderungen möglich Ausführung entspricht der CE-Zertifizierung Nennspannung : 400 V AC (50/60 Hz) Bemessungsstrom : Bezogen auf 50 °C Nenntemperatur1) Prüfspannung: 2240 V DC, 2 s (Leitung/Leitung), 2720 V DC, 2 s (Leitung/Gehäuse) Überlastbarkeit: 1,5 x Nennstrom für 3 min pro Stunde Aktiver Einspeisekonverter (AIC)/ Frequenzumrichter Trägerfrequenz: 2 kHz ... 8 kHz Motorfrequenz: 0 Hz ... 100 Hz Motorkabellänge: weniger als 150 m Geräuschpegel: ca. 72dB Klimaklasse (IEC 60068-1): 25/100/21 Fingersichere Klemmleisten (16 A bis 66 A) Sammelschienen für AIC-Drosseln und Netzdrosseln (100 A bis 400 A) Active Infeed Converter (AIC), Vier-Quadranten-Frequenzumrichter, PV und andere neue Energieanwendungen, die netzgekoppelte Umrichter erfordern.
