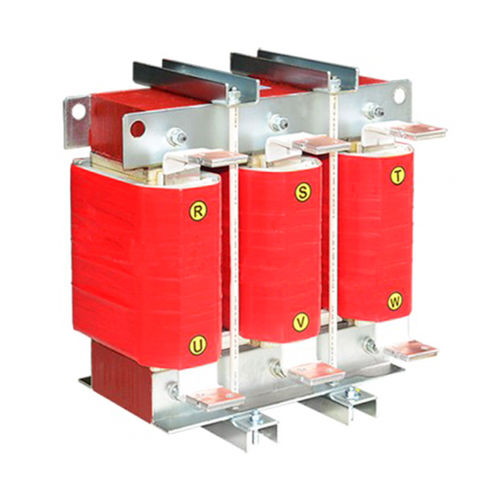

Filterspule SKS AEER series for regenerative drive

mit hohem dv/dtdreiphasigLeitung

Beschreibung des LCL Vierquadranten-Wechselrichters (regenerierter Filterreaktor) Filterdrossel zusammen mit Kondensatoren können Oberschwingungen kombinieren, um den Oberschwingungsstrom im System zu reduzieren, hauptsächlich 3., 5., 7., 11., 11., 13. und höher. Die Filterdrossel kann parallel oder seriell geschaltet werden Funktion des LCL Vierquadranten-Wechselrichters (regenerierter Filterreaktor) PWM-Gleichrichter LCL-Drossel, Trägerfrequenz: ≥2K Arbeitsfrequenz: 50HZ Phase: 3 Harmonic enthält die Interferenz des VFD für das Stromnetz, Oberwellen hauptsächlich 3、5、7、9、11、13、15、17、19, ausgangsseitige Oberwellen meist 5~10Khz hochfrequente Oberwellen Technische Parameter Nennstrom:≤5000A ; Nennspannung:＜1000V；dielectric Festigkeit : Wicklungsmasse 3000VAC/50HZ/60S unbeschädigt Isolationswiderstand: Wicklungsmasse, Querschraub-Masse 500VDC, Isolierung resistance≥100MΩ ; Reaktorgeräusche:＜65db (1 Meter vom Reaktor entfernt) Schutzart:IP00; Isolierung:F/H, Norm:IEC289;GB10229-88 (eqv IEC289:1987) Anforderungen an die Arbeitsumgebung Höhe weniger als 1000 Meter, über 1000 Meter unter Taktung; Umgebungstemperatur -25℃~+40℃; Relative Luftfeuchtigkeit : ≤ 90% Kein giftiges Gas, kein brennbarer und explosiver Gegenstand, kein elektrisch leitfähiger Staub Anwendung: Windenergieerzeugung, Photovoltaik ,VFD und USV
