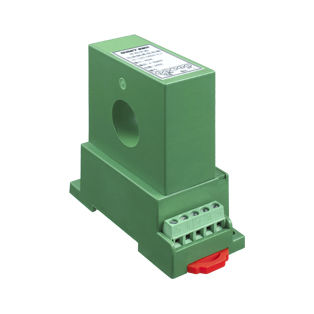

Dieses Gerät ist ein bidirektionaler Isolationswandler für Gleichstrommessungen. Es wird das Hall-Messprinzip und der perforierte Eingangsmodus verwendet, mit einer sehr hohen Isolationsspannungsfunktion. Das bidirektionale Eingangs-Gleichstromsignal kann in einen linearen bidirektionalen Standard-Gleichstromsignalausgang umgewandelt werden. Es ist weit verbreitet in der neuen Energieerzeugung Überwachung, industrielle Steuerung, DC-Stromversorgung und andere automatisierte Überwachung und Steuerung System verwendet.
* Genauigkeit: Klasse 1,0;
* Hilfsspannungsversorgung: DC 12V, 15V, 24V oder DC 11,5V-26V, breite Stromversorgung;
* Eingangsbereich: DC ±30A~±300A;
* Ausgang: 0~±5V, 0~10V, 4~20mA, 0~20mA;
* Belastbarkeit: Spannungsausgangslast ≥ 2KΩ, Stromausgangslast ≤ 250Ω;
* Temperaturdrift: ≤500PPm/°C;
* Isolationsspannung: 2500 V DC;
* Ansprechzeit: ≤200 mS;
* Nennleistungsaufnahme: ≤800mW;
* Ausgangswelligkeit: ≤15mV
* Frequenzbereich: keiner;
* Überspannungsfestigkeit: Stromversorgungsanschluss vierstufig 4000 V; Ausgangsanschluss dreistufig 2000 V;
* Überlastbarkeit des Eingangs: 20-facher Nennwert des gemessenen Stroms (maximal 500A, hält 1 Sekunde lang an)
* Betriebstemperatur: -10~60°C
* Lagertemperatur: -40~70°C.
---
