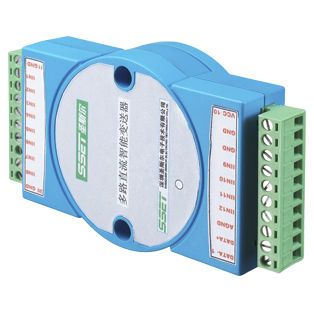

Analoger Signalwandler CE- AD81-34MN3-0.5 series

TransmitterIsolatorfür DIN-Schiene

Die Hauptfunktion dieses Produkts ist die zentralisierte Messung konvertieren Multi-Kanal-Standard-DC-Übertragung Signal in digitale Signalausgabe, kann 8 Kanäle von Strom und 4 Kanäle der Spannung Eingangssignale zu messen. Multi - Kanal DC intelligente Sender kann in einer Vielzahl von industriellen Steuerungs-und Messsysteme weit verbreitet sein, und vor allem messen die 4 ~ 20mA oder 0 ~ 10V Ausgangssignal einer Vielzahl von Druck, Temperatur, Durchfluss und Leistung Wandler. Ausgangskommunikationsschnittstelle ist RS485 oder RS232, breiter Bereich der Stromversorgung DC 9 ~ 30V, mit dem Standard MODBUS-RTU Kommunikationsprotokoll. Eingangssignal Eingang: 8 Kanäle von 0-20mA Strom und 4 Kanäle von 0-10V Spannung. Überlast: Überlast 1,2 mal der Bereich kann korrekt gemessen werden, Überlast 2 mal der Bereich des Eingangs 1S ist nicht beschädigt; Stromkanal: die Eingangsimpedanz beträgt 110Ω; Spannungskanal: die Eingangsimpedanz ist > 100KΩ; Datenaktualisierungszyklus: 800mS； Kommunikationsausgang Ausgangsschnittstelle: RS-485 (verdrillte Zweidrahtleitung) ±15KV ESD-Schutz, oder RS-232-Schnittstelle ±2KV ESD-Schutz; Kommunikationsprotokoll: Standard MODBUS-RTU-Protokoll; Baudrate: 1200, 2400, 4800, 9600(Standard), 19200 bps Parität: Ungerade Parität, gerade Parität, keine Parität (Voreinstellung), per Software einstellbar; Adresse: 01H bis FFH, Werkseinstellung 01, per Software eingestellt; Isolation: Spannungs- und Stromeingang sind von der Spannungsversorgung und der Kommunikation isoliert, die Isolationsspannung beträgt 2500V DC;
