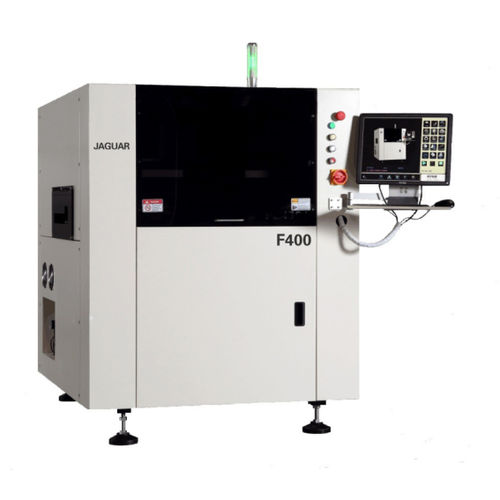

Automatische Siebdruckmaschine F400

LötpastenSMT

SMT-Lötpasten-Schablonendrucker Name: F400 Automatischer Lötpastendrucker Modell: Jaguar F400 Kurzbeschreibung: Hochpräzisionsdrucker für den SMT-Hochpräzisionssiebdruck oder Schablonendruck bei der Leiterplattenbestückung. Spezifikationen: PCB Parameter PCB Maximale PCB-Größe (X x Y) 450mm x 320mm Minimale PCB-Größe (X x Y) 50mm x 50mm PCB-Dicke 0.4mm~6mm PCB Verzug Max. PCB-Diagonale 1% Maximales PCB-Gewicht 6 kg Spielraum zur Plattenkante Bis zu 3 mm Maximaler Abstand nach unten 16mm Geschwindigkeit der Übertragung 1500mm/Sekunde(Max) Abgesehen vom Boden Übertragungshöhe 900±40mm Richtung der Übertragungsumlaufbahn Links-Rechts, Rechts-Links, Links-Links, Rechts-Rechts Übertragungsmodus Eine Stufe Clamping Richtung der PCB Top Parallelogramm Platte Institutionen abflachen Software einstellbaren elastischen Druck Seite Druck, der Boden des gesamten Multi-Punkt-Teilvakuum oder Saug-Vakuum Board Support Methode Magnetischer Stift/Konturblöcke/Spezielle Werkstückhalterung Druck-Parameter Druckkopf Zwei einzelne direkt angeschlossene Motoren Form Arbeitsrahmen Größe 370mm x 470mm~737 mm x 737 mm Maximaler Druckbereich (XxY) 450mm x 320mm Rakel Typ Stahl/Gummi-Rakel (Winkel: 45/55/60 oder entsprechend dem tatsächlichen Effekt, um den Winkel einzustellen) Länge der Rakel 220mm~500mm Höhe des Squeegee 65±1mm Dicke des Rakels 0.25mm Diamantähnlicher Kohlenstoff Druckmodus Einzel- oder Doppelrakel-Druck Abstreiflänge 0.02 mm - 12 mm Druckgeschwindigkeit 6 mm/sec - 200 mm/sec Druckdruck 0.5kg - 10Kg Druck-Hub ±200 mm (von der Mitte aus) Bild-Parameter Abbildungshorizont (FOV) 6.4mm x 4,8mm Einstellungsbereich X,Y:±7,0mm,θ:±2,0°. Referenzpunkt-Typ Standard-Formen (siehe SMEMA SPEC) PAD und Öffnung
