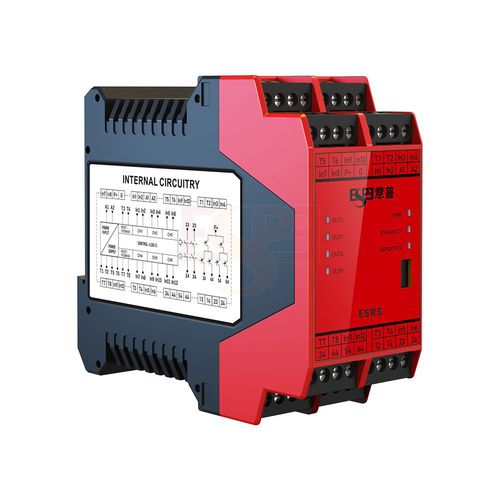

Stromschutzrelais ESRS

SpannungFrequenzTemperatur

1. Entwickelt nach ISO13849-1 (Kategorie 4, PLe); 2. Relaisausgang: 2 normalerweise offene Kontakte; 3. Transistor-Ausgang: 4 PNP-Signalausgänge; 4. Selbstdiagnose und redundantes Schaltungsdesign; 5. Unterstützung einer Vielzahl von Sicherheitseingangssignalen. Elektrische Daten - Stromversorgung: 20V~30VDC - Stromunterbrechung: ≤110mA(24VDC) - Eigenschaft des Eingangs - Kanal : 6 - Eingangsstrom : ≤50mA(24VDC) - Drahtwiderstand : ≤15Ω - Unterstützungseinrichtung : Not-Aus, Sicherheitsschleuse, Sicherheitslichtvorhang, Sicherheitsmatte, Zweihandtaste, Verriegelungsschalter, Reset-Taste Ausgang Funktion - Kontakte : - Material der Kontakte : AgSnO₂ - Absicherung : 10A flink;6A träge - Schaltleistung : 5A/250VAC;5A/24VDC Halbleiter-Merkmal - Ausgang : 4PNP - Antriebsleistung: 2A(24VDC) - Zeitliches Merkmal - Betriebszeit: ≤100ms - Freigabezeit: ≤30ms - Wiederherstellungszeit: ≤100ms - Stromunterbrechungszeit : 20ms Umgebungsbedingte Eigenschaft - Elektromagnetische Verträglichkeit : EN60947,EN61000-6-2,EN61000-6-4 - Vibration : Frequenz:10Hz~55Hz;Amplitude:0.35mm - Umgebungstemperatur: -20℃~+60℃ - Lagertemperatur: -40℃~+85℃ - Relative Luftfeuchtigkeit: 10%~90% Isolierende Eigenschaft - Überspannungspegel : Ⅲ - Verschmutzungsgrad : 2 - Bemessungsisolationsspannung : 250VAC - Bemessungsstoßspannung : 6000V(1.2/50us) - Durchschlagfestigkeit : 1500VAC,1min - Luft- und Kriechstrecken : EN60947-1
