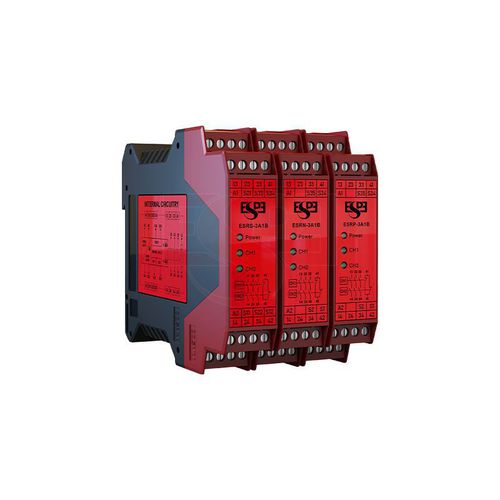

Niveau-Schutzrelais ESR

SpannungFrequenzTemperatur

1. Ausführung nach ISO13849-1 (Kategorie 3, Ple); 2. Relaisausgang: 2NO oder 3NO, und 1 NC-Hilfskontakt; 3. Optionaler manueller Reset und automatischer Reset; 4. Selbstdiagnose und redundantes Schaltungsdesign； 5. Standardmäßiges Design für die Führungsmontage mit 35 mm Breite. Standard-Niveau - Bezugsnorm : ISO 13849-1（Kategorie 4/Pl e） - Sicherheitsstufe : Kategorie 4/ Pl e - Elektrische Parameter - Versorgungsspannung : DC24V±10% - Leistungsaufnahme : <3W - Ansprechzeit: <20ms - Ansaugpufferzeit: <100ms - Wiederanlaufzeit beim Einschalten: <1s - Schutzschaltung : Überspannungsschutz der Eingangsleistung, Rücklaufschutz - Sicherheitseingang : Doppelter NPN-Schließereingang (Typ ESRN), doppelter PNP-Schließereingang (Typ ESRP); Doppeltür oder Not-Aus-Taster (Typ ESRS) - Synchroner Eingang: Unbegrenzt S1 befindet sich vor S2 - Sicherheitsausgang : - 2 normalerweise offene passive Kontakte, 1 normalerweise geschlossener passiver Kontakt; - Drei normalerweise offene passive Kontakte und ein normalerweise geschlossener passiver Kontakt; - B10 Daten : Nennlast: 400.000 Mal; Niedrige Last: 2 Millionen Mal - Schaltleistung: AC15: 5A/250V; DC13: 6A/24V - Elektrische Lebensdauer: ≥10 mal（1NO: 5A250VAC, ohmsche Last, 1s an 9s aus） - Mechanische Lebensdauer: ≥10 Millionen Mal Umgebung - Vibrationsbeständigkeit: Frequenz 10Hz~55Hz, Amplitude 0.35±0.05mm, jeweils 20 mal in X, Y, Z Richtung - Stoßfestigkeit: Beschleunigung 10g, Impulsdauer 16ms, X-, Y- und Z-Richtung je 1000 Mal - Betriebstemperatur: -25ºC~+60ºC - Lagertemperatur: -40ºC~+85ºC - Schutzart : Gehäuse / Klemmenschutz: IP40/IP20
