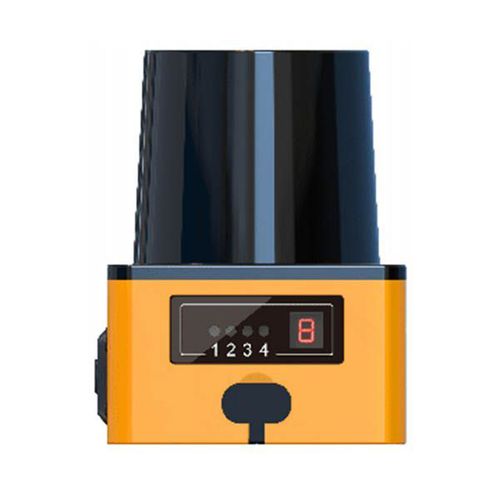

3D-Scanner LGA10

MessLaserfür Produktionsanlagen

Genaue realistische Zielwiederherstellung ±30mm Erkennungsgenauigkeit; 62mm * 62mm * 83mm (max) kompakte Größe; Customized Multi-Winkel-Ansicht für unterschiedliche Anforderungen; Erkennungsabstand kann 20m erreichen; 0,18° minimaler Winkel; Starke Erkennungsfähigkeit auch bei niedrigem Reflexionsgrad. Parameter des Laserscanners - Erkennungsabstand - 0,1-8m (Reflexionsgrad 20%) - 0,1-20m (Reflexionsgrad 90%) - Erfassungsbereich: 270° - Prinzip der Abtastung - Impuls TOF - Laser-Ebene - Stufe 1 (IEC60825-1:2014, EN60825-1:2014) - Wellenlänge: 905nm - Abtastrate: 20KHz - Abtastfrequenz: 10Hz, 20Hz kann eingestellt werden - Horizontale Winkel - auflösung - 0.18° - Reaktionszeit: 100ms - Genauigkeit - ±30mm - Einschaltzeit : 8s - Kanal : 15 (jeder Kanal umfasst 3 Erfassungsbereiche) - Betriebsstrom (DC24V) : ≤100ma (Signalausgang nicht über IO) : - Schalteingang : 4 : - Schaltausgang : 4 (2 für NPN Bereichswarnsignale, 1 Paar für NPN OSSD Sicherheitsausgangssignal) NPN oder PNP Ausgang : - Schutzart : IP65 : - Anti-optische Interferenz : 100000 Lux - Gewicht : 171g - Abmessung (max) : - 62mm * 62mm *79mm - Sinus-Vibrationsfrequenz - 10 Hz-1000Hz, Beschleunigung 5g, jeweils 10 mal bei X, Y, Z - Randon-Vibrationsfrequenz - 5Hz-250H, Gr.m.s=4.24g, jeweils 5 Stunden in X,Y,Z Richtung - Stoßfestigkeit - 196/(20G) 3000 Mal jeweils in X-, Y- und Z-Richtung. - Elektromagnetische - Verträglichkeit - EN IEC61000-6-2:2019; EN61000-6-4:2019 - Anzeige : 4 (3 für Bereichssignal, 1 für Fehlersignal) - Kommunikationsschnittstelle : (USB oder RS232 oder RS485) & Ethernet - Spannungsversorgung : DC9-28V
