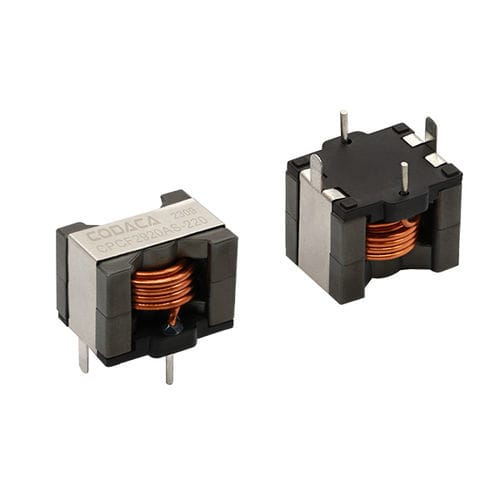

Induktor für Hochstrom CPCF2920AS series

MagnetdrahtgewickeltLeistung

■ Magnetisch abgeschirmte Struktur, Metallabschirmung mit hoher EMI-Beständigkeit. hilfsklemmen verbessern effektiv die Vibrationsfestigkeit und erhöhen die Schweißstabilität. ■ Kompaktes Design spart Platz bei der Leiterplattenmontage. ■ Hohe Induktivität, hoher Strom. ■ Material mit hohem Temperaturbereich und geringer Leistungsaufnahme, geringer Kernverlust. ■ Betriebstemperatur: -40℃ ～ +125℃ (einschließlich Temperaturanstieg der Spule). Anmerkungen alle Daten wurden bei einer Umgebungstemperatur von 25℃ getestet. ■ Induktivitätsmessbedingungen bei 100kHz, 0,1V. ■ Sättigungsstrom：der tatsächliche Wert des Gleichstroms, wenn die Induktivität um 30% ihres ursprünglichen Wertes abnimmt. ■ Temperaturanstiegsstrom：der tatsächliche Wert des Gleichstroms, wenn der Temperaturanstieg ΔT40℃(Ta=25℃) beträgt. besondere Hinweise：Schaltungsdesign, Komponentenplatzierung, Leiterplattengröße und -dicke, Kühlsystem usw. sie alle beeinflussen die Produkttemperatur. Bitte überprüfen Sie die Produkttemperatur in der endgültigen Anwendung. Speichern ■ Produkt in der Verpackung Lagerbedingung: Temperatur 5～40℃, RH≤70%. bei der Entnahme zur Verwendung sollten die übrigen Produkte in Plastikbeuteln versiegelt und unter den oben genannten Bedingungen aufbewahrt werden, um eine Oxidation der Anschlüsse (Elektroden) zu vermeiden, die den Lötstatus beeinträchtigt. eine Lagerung von Codaca Electronic Produkten für länger als 12 Monate wird nicht empfohlen, unter anderen Effekten können die Klemmen eine Degradation erleiden, was zu einer schlechten Lötbarkeit führt. Daher müssen alle Produkte innerhalb von 12 Monaten ab dem Tag der Auslieferung verwendet werden. lagern Sie die Produkte nicht unter ungeeigneten Bedingungen, z. B. an Orten, die hohen Temperaturen, hoher Luftfeuchtigkeit, Staub oder Korrosion ausgesetzt sind.
