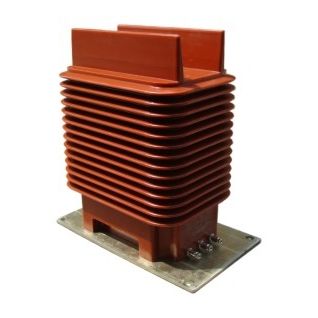

Stromtransformator CYECVT1-36N

MessungSpannungSteuerung

Die Produkte wurden auf der Grundlage der Normen IEC60044-8, GB/T20840.8-2007&IEC60044-7, GB/T20840.7-2007 und des speziellen Designservices der Kunden entwickelt. Diese Serie verwendet LPCT&Rogowski-Spule zur Messung des Stroms im Kreis, und leitet Widerstandsteiler zur Messung der Spannung. Installiert in jeder Schaltanlage mit hoher Spannung unter 10kV, kompatibel mit elektrischen Instrumenten, digitalen Mess- und Schutzgeräten, in der Lage, Multifunktionen wie Messung, Steuerung, Schutz und Datenübertragung etc. gleichzeitig durchzuführen. Wichtigste technische Parameter 1、Bemessene Primärspannung: 35/√3kV 2、Nennstrom primär: 50-1500A 3、Nennwert des Sekundärausgangs : ECT : 4V (Messung), 200mV (Schutz) EVT : 3,5/√3V, 3,25/√3V oder 6,5/√3V 4. Nennbürde: >10kΩ(ECT). >1MΩ(EVT) 5、Bewerteter Digitalausgang: 0x2D41 (Messung), 0x01CF (Schutz) 6、Genauigkeit der Messwicklung : 0,2(ECT) ,0,2(EVT) 7、Genauigkeit für die Schutzwicklung : 5TPE(ECT)、3P(EVT) 8、Nennfrequenz : 50Hz 9、Bemessungsisolationsniveau : 40.5/95/200kV 10、Thermischer Kurzzeitstrom : 50-200: 150Ipr, 300-1500A :31.5kA/1S 11、Dynamischer Nennstrom: 50-200A: 375Ipr, 300-1500A: 80kA 12、Umgebungstemperatur : -5℃-40℃(innen) 13、Umgebungsluftfeuchtigkeit : ≤RH95%(25℃) 14、Höhenlage : ≤ 2000m (kundenspezifische Ausführung) 15、Installationsort : Innenraum
