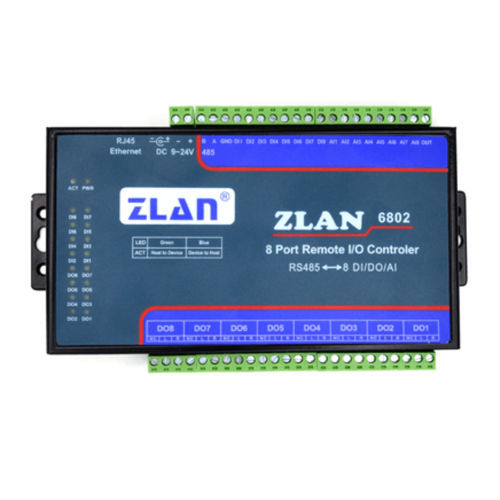

Digitales E/A-Modul ZLAN6802

analogEthernetModbus RTU

ZLAN6802 ist ein 8-Kanal Remote IO Controller, der von Shanghai ZLAN nach dem ZLAN6042 eingeführt wurde. Die kontrollierten Kanäle von 4 Kanälen des 6042 erweitern sich auf 8 Kanäle, einschließlich 8 Kanäle Digital Input (DI), Digital Output (DO), Analog Quantity Input (AI). Der DI unterstützt Trockenkontakt und Nasskontakt mit Opto-Isolator; DO ist ein Relaisausgang mit 5A 250VAC oder 5A 30VDC Steuerfähigkeit; die 4 Kanäle vor dem AI-Eingang unterstützen 0~5V Spannungseingang, die 4 Kanäle nach dem AI-Eingang unterstützen 4~20mA Stromeingang, die Genauigkeit ist 10 Bit. ZLAN6802 Unterstützung Kommunikationsmethode von RS485. ZLAN6802: Es ist ein IO-Controller mit RS485-Bus zur Steuerung. Im Vergleich zu ZLAN6842 unterstützt er nur das Modbus RTU-Protokoll, ist aber kostengünstig und eignet sich für die Verwendung des RS485-Busses zur Steuerung von Relais, zum Sammeln von Schaltgrößen und analogen Größen. Die Standard-Baudrate ist 9600bps, kann benutzerdefiniert eingestellt werden. Funktion 1) 8 Kanäle digitaler Mengeneingang: Unterstützt passiven Schaltwert (Trockenkontakt) und aktiven Pegel (Nasskontakt). 2) 8 Kanäle digitaler Mengenausgang： Der Ausgangstyp ist ein Relaisausgang (5A@AC250V/DC30V). 3) 8 Kanäle analoger Mengeneingang: standardmäßig sind die ersten 4 Kanäle 0~5V Spannungseingang, die folgenden 4 Kanäle sind 4~20mA. Bei Bedarf können die Kanäle auf die folgenden 4 Typen angepasst werden: (1) Stromsignaleingang: 4~20mA (2) Spannungs-Signaleingang: 0~5V (3) Spannungs-Signaleingang: 0~10V (4) Eingang für die Widerstandsimpedanz: 0~10k oder Widerstands-Temperatur-Feuchtigkeitssensor, etc.
