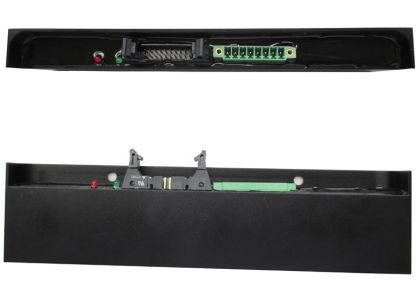

Magnetsensor MGS-H01

MGS-H01 ist ein schrittweiser analoger Spannungsausgangstyp eines magnetischen Navigationssensors für FTS. MGS-01 besteht aus 15 Bit Original-Magnetsensorelementen, Encoder und D/A-Wandler. Die analoge Schrittspannung (Deviation out) ändert sich proportional zu einer relativen Position zwischen MGS-H01 und einem magnetischen Führungsband. MGS-H01 verfügt über ein Streckenauswahlsignal, die Schrittspannung ändert sich entsprechend dem Befehlssignal. Gleichzeitig wird ein Gate-Signal (Gate out) ausgegeben, das einen steuerbaren Bereich anzeigt. Der von Yuanben entwickelte magnetische Führungssensor MGS-H01 hat einen speziell angefertigten magnetischen Positionssensor, der verwendet wird, um ein kleines magnetisches Feld zu finden (eine magnetische Bahn ist im Boden installiert) und um die Fahrtrichtung des FTS kontinuierlich unter Kontrolle zu halten. Die magnetischen Führungssensoren geben ein Signal über die FTS-Positionsabweichungen, wenn das FTS den magnetischen Pfad passiert, und liefern eine Ausgangsspannung, die proportional zur Drehgeschwindigkeit an der Mittelachse des magnetischen Pfades ist. Es ist ein analoger Sensor. Der Sensor kann Fahrzeuge mit Hilfe eines kleinen Magnetfeldes führen, das entlang des magnetischen Führungspfades im Boden installiert ist. Der magnetische Führungspfad für FTS ist normalerweise 50mm breit und 1,0~1,5 dick, die Kosten für die Installation eines solchen Führungspfades sind ein Bruchteil der Kosten für die Installation anderer Typen von Führungsseilen Die magnetische Führungsbahn kann leicht in Holzböden und anderen Arten von Umgebungen installiert werden, die für die Installation von Suchkabeln nicht gut geeignet sind.
