Magnetisch-induktiver Durchflussmesser MAGYN
Volumenfür FlüssigkeitenFlansch

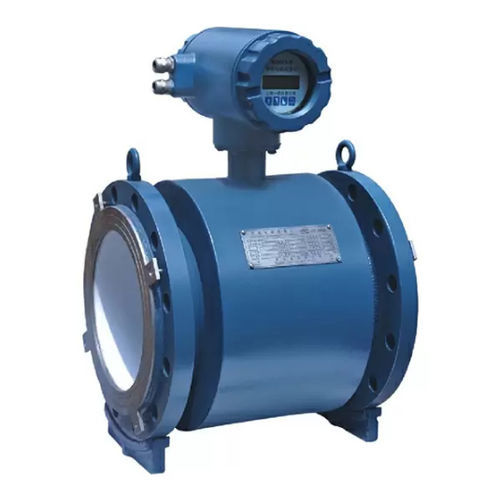

Magnetisch-induktiver Durchflussmesser - MAGYN  - Shanghai Yinuo Instrument Co., Ltd - Volumen / für Flüssigkeiten / Flansch
Magnetisch-induktiver Durchflussmesser - MAGYN  - Shanghai Yinuo Instrument Co., Ltd - Volumen / für Flüssigkeiten / Flansch
Magnetisch-induktiver Durchflussmesser - MAGYN  - Shanghai Yinuo Instrument Co., Ltd - Volumen / für Flüssigkeiten / Flansch - Bild - 2
Magnetisch-induktiver Durchflussmesser - MAGYN  - Shanghai Yinuo Instrument Co., Ltd - Volumen / für Flüssigkeiten / Flansch - Bild - 3
Magnetisch-induktiver Durchflussmesser - MAGYN  - Shanghai Yinuo Instrument Co., Ltd - Volumen / für Flüssigkeiten / Flansch - Bild - 4
Magnetisch-induktiver Durchflussmesser - MAGYN  - Shanghai Yinuo Instrument Co., Ltd - Volumen / für Flüssigkeiten / Flansch - Bild - 5
Magnetisch-induktiver Durchflussmesser - MAGYN  - Shanghai Yinuo Instrument Co., Ltd - Volumen / für Flüssigkeiten / Flansch - Bild - 6
Magnetisch-induktiver Durchflussmesser - MAGYN  - Shanghai Yinuo Instrument Co., Ltd - Volumen / für Flüssigkeiten / Flansch - Bild - 7
Magnetisch-induktiver Durchflussmesser - MAGYN  - Shanghai Yinuo Instrument Co., Ltd - Volumen / für Flüssigkeiten / Flansch - Bild - 8
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technologie
magnetisch-induktiv
Typ
Volumen
Flüssigkeit
für Flüssigkeiten
Installierung
Flansch
Material
Edelstahl, PTFE, Titan
Kommunikation
4-20 mA, RS485, HART
Schutzniveau
IP68
Weitere Eigenschaften
digital
Prozesstemperatur

Min: -20 °C
(-4 °F)

Max: 120 °C
(248 °F)

Prozessdruck

Min: 6 bar
(87,02 psi)

Max: 320 bar
(4.641,21 psi)

Präzision

0,3 %, 0,5 %, 1 %

Beschreibung

Der magnetisch-induktive Durchflussmesser der Serie MAGYN misst nach dem Prinzip des elektromagnetischen Induktionsgesetzes von Faraday. Wenn eine leitende Flüssigkeit in einem Magnetfeld fließt und den magnetischen Fluss einschneidet, wird im Leiter eine induzierte elektromotorische Kraft E erzeugt, wie folgt: E=kBDV Wobei, B----------Magnetische Induktionsdichte k-----------Instrument constant V----------Durchschnittsgeschwindigkeit im Querschnitt eines gemessenen Rohrs D----------Innendurchmesser eines gemessenen Rohres Bei der Messung der Durchflussmenge fließt die leitfähige Flüssigkeit mit einer Geschwindigkeit V senkrecht durch ein Magnetfeld, das eine Spannung induziert, die direkt proportional zur Durchschnittsgeschwindigkeit ist. Das induzierte Spannungssignal wird an zwei oder mehr Polen gemessen, die unmittelbar mit der Flüssigkeit in Berührung kommen, über das Kabel an einen Wandler weitergeleitet und dann intelligentisiert, bevor es an ein LCD-Display übertragen und dort angezeigt oder in einen 4-20mA- oder 0-1kHz-Ausgang umgewandelt wird. Merkmal und Verwendung *Unabhängig: Wenn die Temperatur, Druck, Viskosität und Dichte der gemessenen flüssigkeit ändern, wird der Durchflussmesser nicht beeinflusst werden. *Einfache Wartung: Keine beweglichen Teile im Messrohr, daher einfache Wartung. *Breite Anwendung: Kann die Leitfähigkeit von Flüssigkeiten messen, ohne Bezug auf Fasern, Feststoffe oder Suspensionsmaterial in der Flüssigkeit. *Einfache Installation: Installieren Sie jeden Winkel nur brauchen Flüssigkeit voll von der Leitung. Gerade Rohr erfordert 5D für oberen Strom und 2D für unten Strom *Absenkungsverhältnis: Das Umkehrverhältnis kann bis zu 1: 100 betragen *Schutzart: Für DN15-DN1200 ist IP68 *Hohe Intelligenz: Hintergrundbeleuchtung Englisch/Chinesisch LCD-Display, Menü-Einstellung Kontrolle,

---
