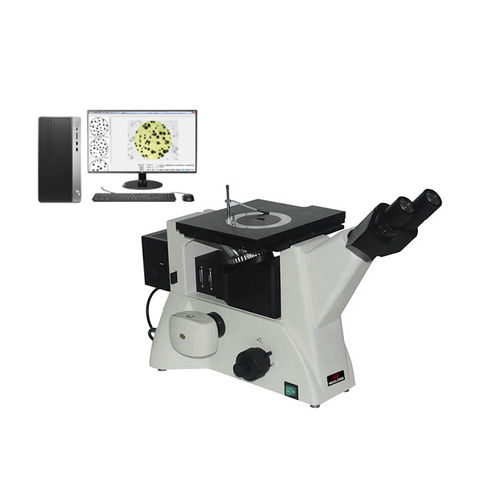

Mikroskop für die Metallurgie HL102-BW

LaborInspektionfür Lehrzwecke

1. Anwendung Das HL102-BW ist ein triokulares, inverses metallographisches Mikroskop mit einem exzellenten optischen System und einem modularen funktionalen Designkonzept, mit dem das System leicht aufgerüstet werden kann und mit dem sich polarisierende Beobachtungen und andere Funktionen realisieren lassen. Das kompakte und stabile Gehäuse mit hoher Steifigkeit erfüllt die Anforderungen an die Vibrationskontrolle beim Betrieb des Mikroskops. Das ideale Design erfüllt die Anforderungen an die Ergonomie, so dass die Bedienung bequemer und komfortabler ist und der Raum größer ist. Es eignet sich für die mikroskopische Beobachtung der metallographischen Struktur und Oberflächenmorphologie und ist ein ideales Instrument für die metallographische, mineralogische und feinmechanische Forschung. 2. Spezifikation 2.1 Okular: Weitfeld WF10X (Gesichtsfeldzahl Φ22mm) 2.2 Objektivlinse: PL L10X/0.25 Arbeitsabstand: 20.2 mm PL L20X/0,40 Arbeitsabstand: 8,80 mm PL L50X/0.70 Arbeitsabstand: 3.68 mm PL L100X/0.85(Trocken) Arbeitsabstand: 0.40 mm 2.3 Okulartubus: 45°Neigung, IPD-Einstellbereich 53~75mm 2.4 Fokussiermechanismus: Koaxialer Grobfokus, mit Arretierung, Mikro-Rasterwert: 2μm 2.5 Konverter: Fünf Löcher (Rückwärtskugellager innenliegend) 2.6 Tisch Mechanische bewegliche Bühne, Abmessungen:242mmX200mm, Beweglicher Bereich:30mmX30mm Kreisförmige Drehbühne Tellergröße: Der größte Durchmesser Ф130mm, Minimale freie Apertur weniger als Ф12mm 2.7 Metallographische Analyse-Software: Metallographisches automatisches Analysesystem JX2015 Version 3-Megapixel-Atlas-Kamera 0.5 X Anpassung Mikromesslineal
