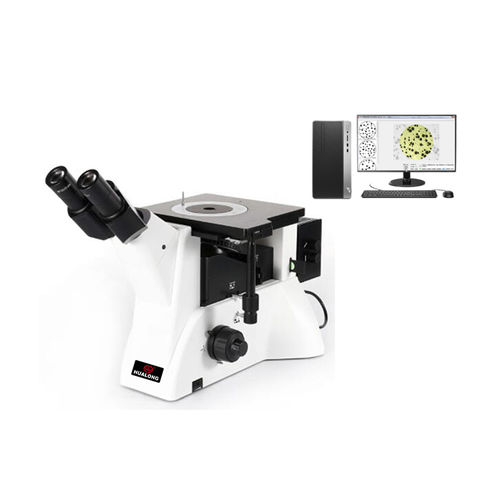

Mikroskop für die Metallurgie HL102-CW

LaborInspektionfür Lehrzwecke

1. Anwendung Das HL102-CW ist ein inverses metallographisches Drei-Augen-Mikroskop mit einem exzellenten optischen System für unendliche Entfernungen und einem modularen Funktionskonzept, mit dem sich das System leicht aufrüsten und polarisiertes Licht, Dunkelfeldbeobachtung und andere Funktionen realisieren lassen. Das kompakte und stabile Gehäuse mit hoher Steifigkeit erfüllt die Anforderungen an die Vibrationskontrolle beim Betrieb des Mikroskops. Das ideale Design erfüllt die Anforderungen an die Ergonomie, so dass die Bedienung bequemer und komfortabler und der Raum größer ist. Es eignet sich für die mikroskopische Beobachtung der metallographischen Struktur und Oberflächenmorphologie und ist ein ideales Instrument für die metallographische, mineralogische und feinmechanische Forschung. 2. Spezifikation 2.1 Okular: Weitfeld WF10X (Gesichtsfeldzahl Φ22mm) 2.2 Objektivlinse PL L5X/0,12 BD Arbeitsabstand: 9,70 mm PL L10X/0,25 BD Arbeitsabstand: 9,30 mm PL L20X/0,40 BD Arbeitsabstand: 7,23 mm PL L100X/0,70 BD Arbeitsabstand: 2,50 mm 2.3 Okulartubus: 45°Neigung, IPD-Einstellbereich 53~75mm 2.4 Fokussiermechanismus: Koaxialer Grobfokus, mit Arretierung, Mikro-Rasterwert: 2μm 2.5 Konverter: Fünf Löcher (Rückwärtskugellager innenliegend) 2.6 Tisch: -Mechanische bewegliche Bühne, Abmessungen:242mmX200mm, Bewegungsbereich:30mmX30mm -Kreisförmige Drehbühne Plattengröße: Der größte Durchmesser Ф130mm, minimale freie Apertur weniger als Ф12mm 2.7 Beleuchtungssystem: 6V30W Halogenlampe, einstellbare Helligkeit Eingebaute Leuchtfeldblende, Aperturblende und Zugplattenpolarisator mit Milchglas; gelbe, grüne und blaue Farbfilter in der Grundausstattung 2.8 Adapter: 0,5X Computer-Adapter 2.9 Digitalkamera: 3.0 MP Digitalkamera
