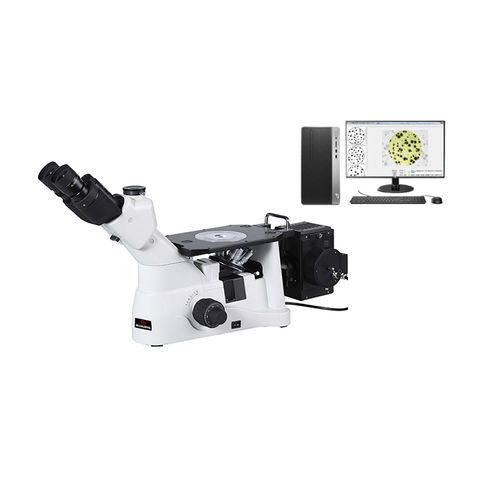

Mikroskop für die Metallurgie HL201-AW

LaborInspektionfür Lehrzwecke

1.Anwendung Es bietet eine hervorragende Bildqualität, eine stabile und zuverlässige mechanische Struktur, einfache Bedienung und komplettes Zubehör. Es ist weit verbreitet in der metallographischen Analyse von Lehre und wissenschaftlicher Forschung und Materialprüfung in Werkslabors verwendet. 2. Spezifikation 2.1 Optisches System: Unendliche chromatische Aberration Korrektur optisches System 2.2 Beobachtungstubus: Trinokularer Gelenkkopf, 45° Neigung, Einstellbereich der Neigung: 54-75mm, einseitige Dioptrieneinstellung ±5 Dioptrien Teilungsverhältnis: binokular 100%, binokular: trinokular = 80%: 20% 2.3 Okulare: Hoher Augenpunkt, großes Sehfeld, Flachfeldokular PL10X22mm 2.4 Objektiv -Infinity langen Arbeitsabstand flachen Feld achromatischen metallographischen Objektiv: LMPL5X /0.15 / WD10.8 -Unendlich langer Arbeitsabstand, achromatisches metallografisches Objektiv mit flachem Feld: LMPL10X/0.3 / WD10 -Unendlich langer Arbeitsabstand, achromatisches metallographisches Objektiv mit flachem Feld: LMPL20X/0.45 / WD4 -Metallographisches Objektiv mit unendlich großem Arbeitsabstand und flachem Feld mit halbreduziertem Objektiv: LMPLFL50X/0.55 / WD7.8 2.5 Konverter: Fünf-Loch-Konverter 2.6 Fokussiereinrichtung: Grob- und Feineinstellung koaxial, Grobeinstellung pro Umdrehung: 38mm, Feineinstellung pro Umdrehung: 0.2 mm, Fokussiergenauigkeit: 0,002mm, mit elastischer Verstellvorrichtung 2.7 Stufe: Feste Plattform: Größe 160X250mm 2.8 Werkbank: Metalltischplatte (Mittelloch Φ12) / Metalltischplatte (Mittelloch Φ25) / Tischverlängerungsplatte 2.9 Bewegliches Lineal: Koaxiales mechanisches Schiebelineal mit niedriger Position, Hub 120x78mm
