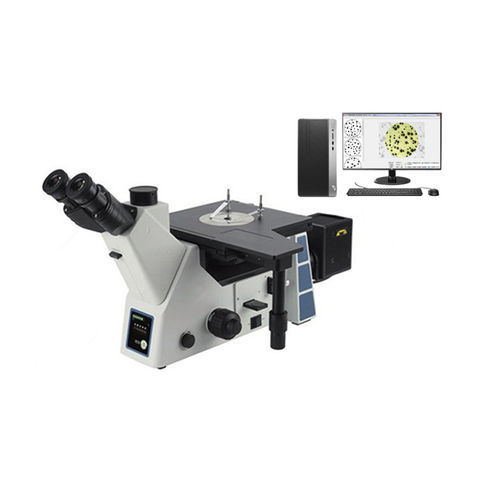

Mikroskop für die Metallurgie HL201-BW

LaborInspektionfür Lehrzwecke

1. Anwendung Das computergestützte metallographische Forschungsmikroskop HL201-BW ist ein trinokulares inverses metallographisches Mikroskop mit einem neu entwickelten optischen Unendlichkeitssystem. Es kann weit in Gießen, Schmelzen, Wärmebehandlung Forschung, Rohstoff-Inspektion oder Materialverarbeitung Analyse Inverted Mikroskop verwendet werden. Das Gerät deckt verschiedene Beobachtungsmethoden wie Hellfeld, Dunkelfeld, einfaches polarisiertes Licht, differentielle Interferenz usw. ab und passt sich an verschiedene Forschungsanforderungen an. 2. Spezifikation 2.1 Optisches System: Unendliche chromatische Aberration Korrektur optisches System 2.2 Beobachtungstubus: Trinokularer Beobachtungstubus, um 45 ° geneigt, Scharniersatz kann 360 ° drehen, fester Okulartubus, Pupillenabstand Einstellbereich 50-75mm, zweistufiges Teilungsverhältnis: binokular: trinokular = 100: 0 oder 0: 100 2.3 Okular: Hohe Augenpunkt weites Feld Plan Okular PL10X / 22mm, einstellbare Dioptrien. 2.4 Objektiv: Unendlich weites Hell- und Dunkelfeldobjektiv：LMPL5X /0.15BD DIC WD9.0 Unendlich langes Hell- und Dunkelfeld-Objektiv：LMPL10X/0.30BD DIC WD9.0 Objektiv für unendlich weite Entfernungen im Hell- und Dunkelfeld：LMPL20X/0.45BD DIC WD3.4 Semiappochromatisches Objektiv für unendlich weite Entfernungen im Hell- und Dunkelfeld：LMPLFL50X/0.55 BD WD7.5 2.5 Konverter: Intern positionierter 5-Loch-Hell- und Dunkelfeldkonverter (mit DIC-Schlitz), eingebauter Vergrößerungssensor 2.6 Tisch: Dreischichtige mechanische bewegliche Plattform, Plattformgröße: 240 (B) × 250 (L), Verfahrbereich 50 × 50 mm, bidirektionale Linienschienenübertragung, Rechts-Links-Positionierung
