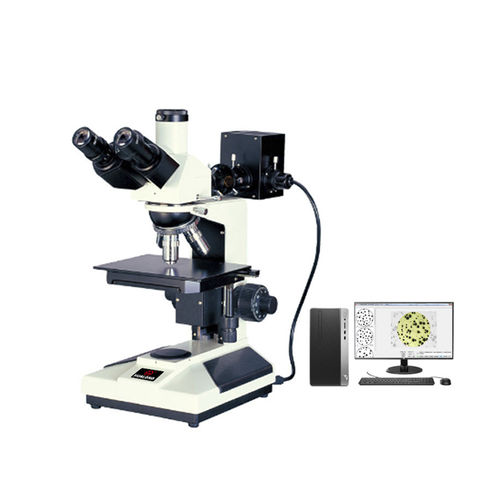

Mikroskop für die Metallurgie HL301-AW

LaborInspektionfür Lehrzwecke

1. Anwendung Das positive metallographische Mikroskop der Serie HL301-AW eignet sich für die mikroskopische Beobachtung undurchsichtiger Objekte. Dieses Instrument ist mit einer fallenden Beleuchtung, einer achromatischen Objektivlinse mit langem Aberrantfeld (ohne Deckglas), einem Großfeldokular und einer eingebauten polarisierenden Beobachtungsvorrichtung ausgestattet. Es zeichnet sich durch ein klares Bild, guten Kontrast und einfache Bedienung aus und ist ein ideales Instrument für Metallkunde, Mineralogie, Feinmechanik und Elektronik. Geeignet für den Einsatz in Schulen, der wissenschaftlichen Forschung, Fabriken und anderen Abteilungen. 2. Spezifikation 2.1 Okular: Weitwinkel WF10X(Φ18mm) 2.2 Objektiv: Lange achromatische Objektivlinse (ohne Deckglas) PL 5X/0,12 Lange achromatische Objektivlinse (ohne Deckglas) PL L10X/0,25 Langes achromatisches Objektiv (ohne Deckglas) PL L40X/0,6 Lange achromatische Objektivlinse (ohne Deckglas) PL L60X/0,75 2.3 Beobachtungstubus: Kompensationsfreies Trinokular, 30° Neigung, (eingebauter Inspektionspolarisator, umschaltbar) 2.4 Beleuchtungssystem: 6V 20W, Halogenlampe, Helligkeit kann eingestellt werden 2.5 Epi-Beleuchtungssystem: Epi-Beleuchtung mit optischer Messung, Aperturblende, Polaroid. Mit mattiertem Glas; gelbe, grüne und blaue Farbfilter Grundausstattung 2.6 Fokussiermechanismus: Koaxialer Grobfokus, Mikrorasterwert:2μm, Grobdynamik elastisch einstellbar, mit Feststell- und Begrenzungseinrichtung 2.7 Wandler: Vier Löcher (Rückwärtskugellager innenliegend) 2.8 Tisch: Doppelt mechanisch verstellbar (Größe: 185mmx140mm, Verstellbereich: 75mmx50mm)
