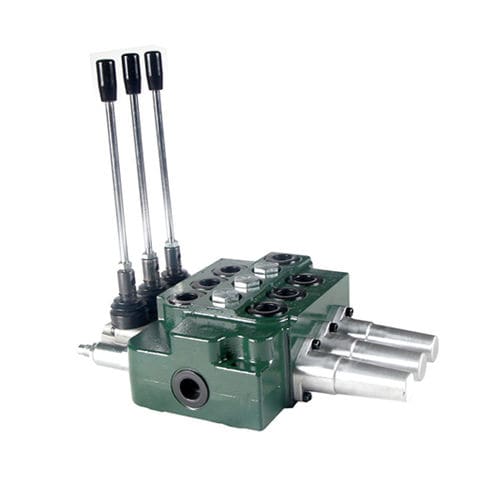

GDV80 Monoblock-Wegeventile
Merkmale
Der Ventilkörper wird aus integralem Grauguss hergestellt.
Federkappe, mechanische Rastkappe und elektrohydraulisches Antriebsmodul sind aus Aluminiumdruckguss gefertigt.
Parallelschaltung: jeder Abschnitt hat ein Rückschlagventil, optional ein Überlastventil für den Einlassanschluss.
Elektrisch, hydraulisch ferngesteuert, manuell und Drahtziehverfahren sind optional.
Optionale Leistung darüber hinaus.
Kann in ein Closed-Center-System umgewandelt werden.
Optionale mechanische Positionierung mit einstellbarer Positionierkraft.
Spule mit verschiedenen Funktionen ist verfügbar: zur Steuerung von doppeltwirkenden Zylindern oder einfachwirkenden Zylindern, Spule für Hydraulikmotor.
Geringe Betätigungskraft und ausgezeichnete Durchflusseigenschaften.
Erreichbare proportionale Steuerung (ohne Druckausgleich).
Spulenkolbenanzahl: 1 - 6 ist verfügbar.
Spezifikationen
Nenndurchfluss - 80 L/min
Maximaler Durchfluss - 100 L/min
Maximaler Druck - 310 bar
Interne Leckage (70 bar): A/B bis T - 30-35 CC/min
Fluid-Temperaturbereich -
Mit NBR(BUNA-N)-Dichtungen - -20C° -80C°
Mit FPM (VITON)-Dichtung - -20C° -100C0
Spulenhub (1/2Position) - +7/-7mm
Mit Schwimmfunktion (1/2 und F-Position) -
Viskositätsbereich - 15-75mrrf2/s
Umgebungstemperaturbereich - -40C° -60C°
Die Magnetspule kann entweder 12VDC oder 24VDC sein, der entsprechende Strom beträgt 0-1,5 oder 0-0,75 Ampere.
---
