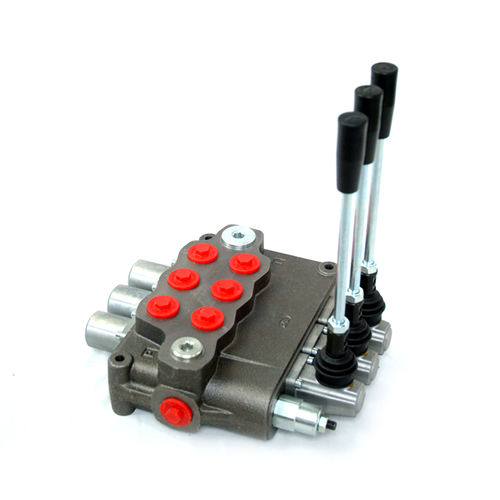

Hydraulik-Wegeventil / Schieber GDV70

mit manueller Bedienung4/3-Wegeeinteilig

GDV70 Monoblock-Richtungssteuerventil Merkmale Der Ventilkörper wird aus integralem Grauguss hergestellt. Federkappe und mechanische Rastkappe sind aus Aluminiumdruckguss gefertigt. Der Parallelschaltkreis und der Einlassanschluss verfügen über ein Last-Rückschlagventil. Manuelles und Drahtzug-Steuerungsverfahren werden unterstützt. Optionale Leistung darüber hinaus. Optionale mechanische Positionierung. Spulen mit verschiedenen Funktionen sind verfügbar: zur Steuerung von doppeltwirkenden Zylindern oder einfachwirkenden Zylindern, Spulen für Hydraulikmotoren. Geringe Betätigungskraft und ausgezeichnete Durchflusseigenschaften. Spulennummer: 1 - 6 ist verfügbar. Spezifikationen Nenndurchfluss - 70 L/min Maximaler Durchfluss - 80 L/min Maximaler Druck - 310 bar Interne Leckage (70 bar): A/B bis T - 30-35 CC/min Fluid-Temperaturbereich - Mit NBR(BUNA-N)-Dichtungen - -20C° -80C° Mit FPM (VITON)-Dichtung - -20C° - 100C° Spulenhub (1/2Position) - +7/-7mm Mit Schwimmfunktion (1/2 und F-Stellung) - +7/-7 -9mm Viskositätsbereich - 15-75 mrrT2/s Umgebungstemperaturbereich - -40C° -60C°
