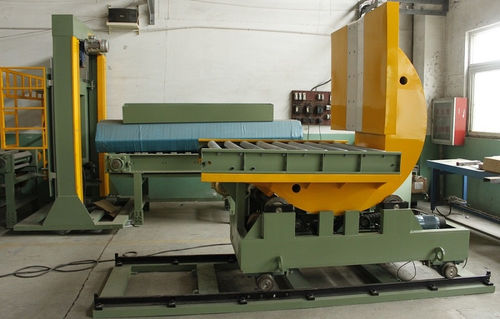

Elektrische Kipphilfe

für Spulenmobil

Wenn das Spulenmaterial sicher auf der Plattform des V-Trägers sitzt, wird die Schleudertaste aktiviert und die Maschine um 90 Grad gedreht. Die Spule kann dann zusammen mit dem Tablett, auf dem sie ruht, entfernt werden. Das Gerät kann auch im umgekehrten Modus verwendet werden, um das Material vom Tablett zu entfernen und es für die weitere Verarbeitung neu auszurichten. Der Antrieb des Drehwagens erfolgt über einen Elektromotor, der das Kettenrad über ein Untersetzungsgetriebe antreibt. Das Kettenrad greift in eine Kette ein, die sicher auf einer kreisförmigen Bahn um die Maschinenwippe gehalten wird. Die Drehung des Kettenrads bewirkt eine Drehung des Schlittens. Der elektrische Endschalter befindet sich am Endpunkt der Gesamtdrehung des Gestells, in der Regel 90 Grad, um eine übermäßige Drehung des Gestells zu verhindern.
