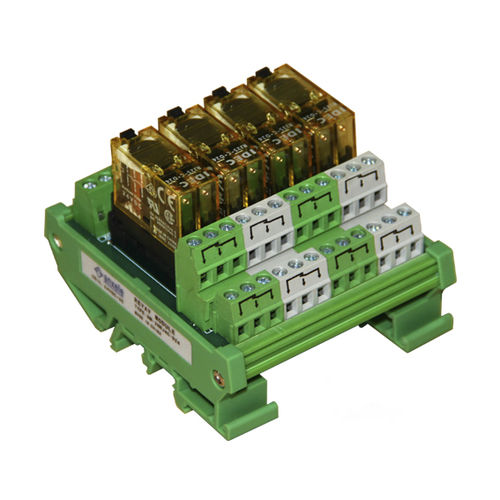

DC-Relaismodul NM-2NRJ 4C

ACHutschienen

Bei den Relaismodulen handelt es sich hauptsächlich um kleine elektromagnetische Relais, die durch Leistungsrelais und Schnittstellengeräte vom Typ Klemmenmodul mit Befehls- und Schutzfunktion ergänzt werden. Eingangsschutz; Ausgangsüberspannungsschutz; Ausgangsüberstromschutz. Es ist weit verbreitet in der Schnittstelle zwischen Peripheriegeräten, Steuersignalen und Einstellgeräten des Automatisierungsprozesses, um eine Anpassung von Frequenz und Leistung zu erreichen. Grafische Symbole für elektromagnetische Relais Die Spulen- und Kontaktsymbole sind in der folgenden Abbildung dargestellt: - Die Serie der Relaisprodukte umfasst Gleichstromspulen und Wechselstromspulen. Die Kontakte sind 1-polig NO, NC, Transfer; - Beachten Sie diese bei der Bestellung, wenn Sie Überspannungsschutz, Langsamlaufschutz, Überstromschutz benötigen (Überspannungs- und Überstromschutz können gleichzeitig gewählt werden; 2-polige oder über 2-polige Relaiskontakte können nur Langsamlaufschutz hinzufügen); - Herkömmliche Produkte haben AC- und DC-Eingang, Spannungsbereich: 24VAC/DC; - Kundenspezifischer Spannungsbereich: 3-48VDC, 110VAC, 220VAC (380VAC in Forschung und Entwicklung); - Relaismodul mit über 16 Gruppen kann kundenspezifisch angepasst werden; - Schaltplan des Relaismoduls: ein Beispiel für 24VDC/A.
