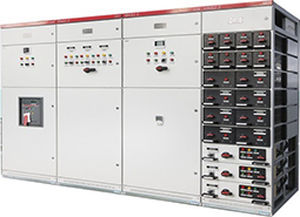

Modulare Schalttafel MNS series

ACfür Industrieanwendungen

Diese Produktserie eignet sich für das Stromversorgungssystem mit einer Nennbetriebsspannung von AC 50-60Hz, 690V und darunter, und einem Haupt-Sammelschienen-Nennstrom von bis zu 6300A. Die technischen Parameter sind in der führenden Ebene im Inland. Das Produkt ist modular aufgebaut, hat einen hohen Grad an Generalisierung und Standardisierung und ist einfach zu montieren. Es kann Standardeinheiten bilden, die als Schutz-, Betriebs-, Umwandlungs-, Steuer-, Regel-, Mess-, Anzeige- und andere Funktionen verwendet werden. Durch die kompakte Bauweise können mehr Funktionseinheiten auf kleinerem Raum untergebracht werden, und ein einziger Schubladenschrank kann maximal 36 Kombinationen von Funktionseinheiten enthalten, was die Anforderungen der Benutzer an mehrere Schleifen erfüllt. Die Schubladeneinheit hat fünf Positionen (Serviceposition, Öffnungsposition, Testposition, zurückgezogene Position und Isolationsposition), um die Sicherheit und Zuverlässigkeit der Stromversorgung zu gewährleisten. Die Fächer sind durch eine flammensichere Funktionsplatte aus Kunststoff mit hoher Festigkeit unterteilt, um die Elemente vor Lichtbögen zu schützen, die durch Feuer verursacht werden, oder vor Unfällen, die durch den Kurzschluss von Sammelschienen und anderen Leitungen verursacht werden, um so die Schutz- und Sicherheitsleistung effektiv zu verstärken. Darüber hinaus kann das Produkt den entsprechenden Schutzgrad entsprechend der unterschiedlichen Betriebsumgebung wählen.
