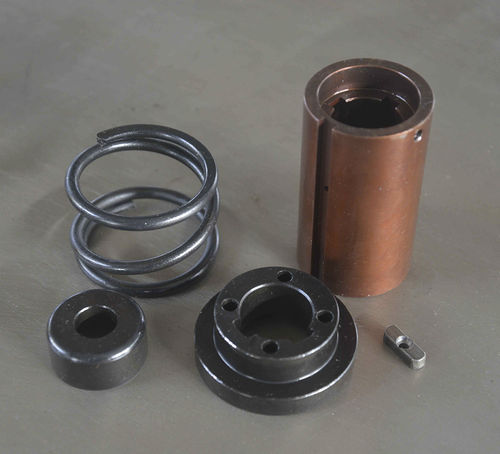

Führungshülse Grundplatte , Führungshülse , Rückstellfeder , Kappe abnehmen , Fixierstift .
Stabilisieren und führen für den Stanzanzug, um eine versehentliche Beschädigung der Stanzmatrize durch ungleichmäßige Belastung im Betrieb zu vermeiden.
1. Bei der Montage der Führungshülse sollten die Verbindungsschrauben zwischen den Komponenten vollständig angezogen werden;
2. Bei der Montage der Führungshülse sollte die Ausrichtung des Passstifts mit der Öffnungsrichtung auf dem Drehteller des Matrizensatzes übereinstimmen;
3. Wenn der Stanzkopf des Stanzanzugs nicht rund ist, ist zu beachten, dass der Aufnahmestift des Stanzanzugs mit der Öffnung der Innenwand der Führungshülse übereinstimmt;
4. Nach dem Ersetzen des Stanzanzugs ist zu beachten, dass die Stanzkopfgröße nicht größer als die Öffnungsgröße der abnehmbaren Kappe sein sollte.
