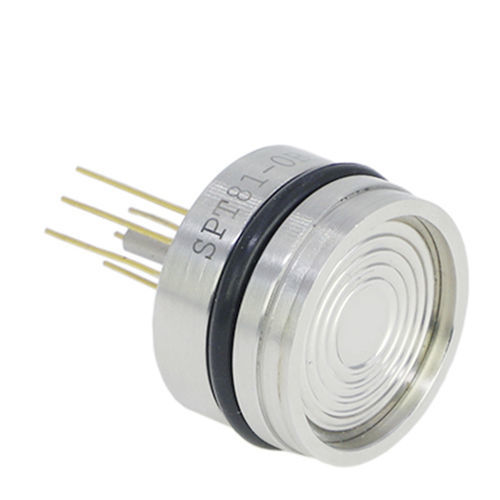

Piezoresistiver Drucksensor SPT81

absolutmit SpannungsausgangDC

Merkmale - Messgerät, absolut, versiegeltes Messgerät - Konstante Stromzufuhr - Isolierte Konstruktion, ermöglicht die Messung verschiedener Medien - 019mm Standard-OEM-Drucksensor - Vollständig aus Edelstahl 316L - Erweiterte Temperaturkompensation -1 OOC +800C - Langfristige Stabilität 0,1 %FS/Jahr Anwendung - Industrielle Prozesskontrolle - Füllstandmessung - Gas-, Flüssigkeitsdruckmessung - Druckprüfgerät - Druckkalibrator - Flüssigkeitsdrucksystem und -schalter - Kühlanlagen und Klimasysteme - Inspektion in Luftfahrt und Schifffahrt Der hochstabile OEM-Sensor SPT81 ist ein piezoresistiver Drucksensor mit isoliertem Aufbau und präziser Kompensation. Er verwendet hochstabile Siliziumdüsen. Gehäuse aus Edelstahl 316L mit einem Durchmesser von 19 mm. Breiter temperaturkompensation und Nullpunktkorrektur werden durch Lasertrimmtechniken kalibriert. Der gemessene Druck wird durch die 316L-Membran und das innere Medium auf den Siliziumstempel übertragen, um den Druck in ein elektrisches Signal umzuwandeln. Der piezoresistive Drucksensor SPT81 wird auf einer automatischen Produktionslinie geprüft und kontrolliert, wobei er immer wieder streng geprüft wird. Es ist weit verbreitet für verschiedene Druckmessung Felder verwendet. Elektrische Spezifikation - Stromversorgung: ≤2.0mADC - Elektrischer Anschluss: Kovar Stift oder 100mm Silikonkautschuk flexible Drähte - Gleichtaktspannung Ausgang: 50% Eingang (typ.) - Eingangsimpedanz: 3kΩ~6kΩ - Ausgangsimpedanz: 3kΩ~6kΩ - Ansprechzeit <1ms - Isolationswiderstand: 100MΩ. 100VDC - Überdruck: 2 mal FS
