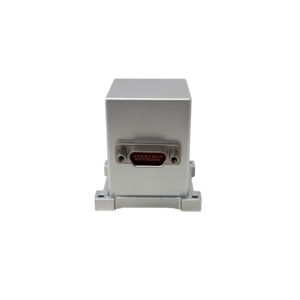

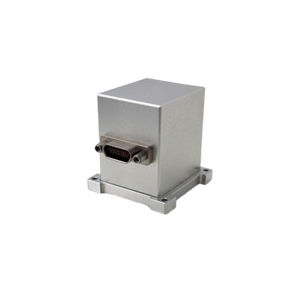

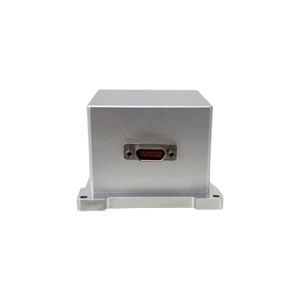

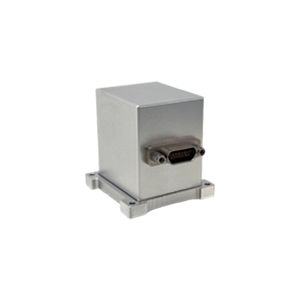

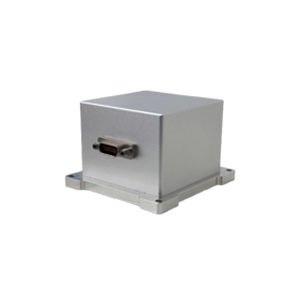

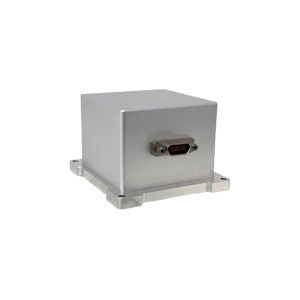

IMU ER-FIMU-70

Die Trägheitsmesseinheit ER-FIMU-70 FOG wurde speziell für taktische Systemanwendungen entwickelt. Das Produkt besteht aus einem dreiachsigen faseroptischen Festkörper-Gyroskop, dreiachsigen flexiblen Quarz-Beschleunigungsmessern, einer Karosseriestruktur, einer Datenschnittstellenplatine und anderen Komponenten. Merkmale Festkörper-Gyroskop mit drei Achsen und optischer Faseroptik Hohe Zuverlässigkeit Flexible Drei-Achsen-Quarz-Beschleunigungsmesser Entwickelt für taktische Systemanwendungen Hohe Stabilität Anwendungen Weltraumstabilisierungssysteme, Kartierungssysteme, Lagereferenzsysteme, Bewegungskompensationssysteme, Bildstabilisierungssysteme, Flugsteuerungssysteme Instrumente für Luftkampfmanöver Testgeräte für die Navigation Spezifikationen Gegenstand - Parameter - Einheit Leistung des Kreisels Bereich - ±300 - deg/s Skalenfaktor Wiederholbarkeit (1σ) - ≤50 - ppm Skalenfaktor Nicht-Linearität (1σ) - ≤50 - ppm Stabilität der Vorspannung (10s 1σ) - ≤0,1 - deg/h Wiederholbarkeit der Neigung (1σ 25℃) - ≤0,1 - Grad/Stunde Zufällige Winkeländerung - ≤0,01 - °/ √h Leistung des Beschleunigungsmessers Bereich - ±60 - g Vorspannungsstabilität (10s 1σ) - ≤30 - ug Bias-Wiederholgenauigkeit - ≤80 - ug Bias-Temp-Koeffizient - ≤±50 - ug/℃ Skalenfaktor Wiederholbarkeit - ≤100 - ppm Skalenfaktor Temperaturkoeffizient - ≤±100 - ppm/℃ Klasse II Nichtlinearitätskoeffizient - ≤±30 - ug/g2
