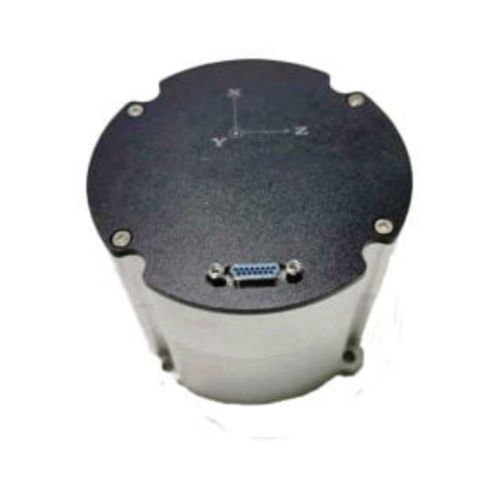

IMU ER-FIMU-50

ER-FIMU-50 FOG IMU ist ein kostengünstiges Trägheitsmessgerät für Navigation, Steuerung und dynamische Messungen. Das System verwendet ein hochzuverlässiges faseroptisches Gyroskop und einen Beschleunigungsmesser mit geschlossenem Regelkreis und gewährleistet die Messgenauigkeit durch mehrere Kompensationstechniken. Bei der Herstellung wird eine strenge Technologie angewandt, um sicherzustellen, dass die Parameter der Winkelbewegung und der linearen Bewegung des Trägers auch unter rauen Bedingungen genau gemessen werden können. Das Produkt zeichnet sich durch eine hohe Benutzerfreundlichkeit aus. Neben der Weitspannungsversorgung kann der Benutzer auch die Ausgangsbandbreite, die Datenaktualisierungsrate, die Baudrate des Kommunikationsports und das Kommunikationsprotokoll nach seinen Bedürfnissen konfigurieren. Merkmale Vollständige Temperaturkompensation Hohe Stoßfestigkeit und Vibrationsbeständigkeit Bandbreite>100Hz Datenaktualisierungsrate: 100Hz~4000Hz Baudrate konfigurierbar, bis zu 921.6Kbps Gewicht<600g Breite Spannungsversorgung 9V~31V Leistungsaufnahme 4,8 W Anwendungen AHRS Steuerungssystem für die Lenkung Fahrzeug- und Schiffslagemessung Integriertes Trägheits-/Satellitennavigationssystem Bohrsystem Mobiles Kartierungssystem Satellitenkommunikation in Bewegung Spezifikationen FOG Kreisel Messbereich - 500°/s Stabilität der Vorspannung - 0,5°/h Wiederholbarkeit der Vorspannung - 0,5°/h Skalenfaktor Nichtlinearität - 100ppm Bandbreite - 50Hz~200Hz Zufällige Winkeländerung - 0,02°/sqrt (h) Beschleunigungsmesser Messbereich - ±25g Stabilität der Vorspannung - 100ug Wiederholbarkeit der Vorspannung - 100ug Skalenfaktor Nichtlinearität - 300ppm Elektrische/Mechanische Schnittstelle Stromversorgung - 9V~31V Leistung - <4.8W Startzeit - 3s Schnittstelle - RS-422 Aktualisierungsrate - 100Hz~4000Hz Größe - F89mm*73mm Gewicht - <600g Betriebsumgebung
