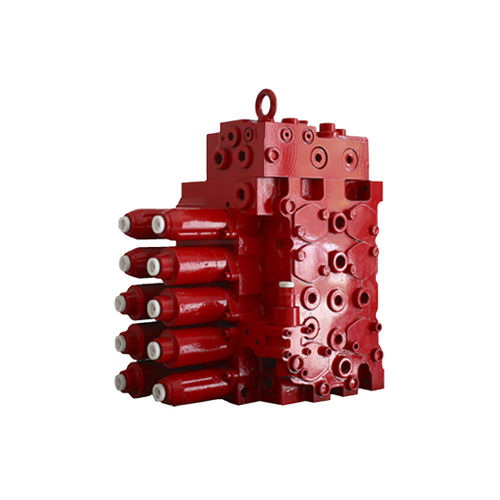

Kugelsitzventil HLMX

hydraulischSteuerunggerade

Das System arbeitet mit parallelen Ölwegen, und jeder Aktuator kann allein oder gleichzeitig arbeiten. Während des Betriebs kann das Rückschlagventil jeder Schleife verhindern, dass das Öl zurückfließt. In der mittleren Position kann das sekundäre Überlaufventil Lufteinschlüsse verhindern und die Last aufrechterhalten. Die Schaufelarmschleife kann separat oder in Kombination mit Öl versorgt werden. Bei getrennter Ölzufuhr kann die Bewegung des Löffelstiels präzise gesteuert werden. Wird das Öl kombiniert zugeführt, kann der Löffelarmzylinder schnell wiederhergestellt werden, um die Bildung von Luftsäcken zu verhindern. Sonderfunktionen: Geradeausfahrt, vorrangige Drehung, Löffelkonvergenz, Löffelarmverriegelung, Löffelarmregeneration, Löffelarmschnellgang. Das Sicherungsventil kann für das Hinzufügen von Greifern und Brechhämmern usw. verwendet werden. Anwendung Das HLMX15R Mehrwegeventil wird hauptsächlich in 20~22-Tonnen-Hydraulikbaggern verwendet, um den Baggerausleger, den Löffelarm, den Löffel, die Fahrt und die Drehung zu steuern und den Baggerausleger zu heben, den Löffelarm zu strecken und zusammenzuziehen, den Löffel zu laden und zu entladen, den oberen Teil zu drehen und den unteren Teil des Baggers anzutreiben. Das Mehrwegeventil ist eine kombinierte Struktur, die ein Vierwege-Umschaltventil (rechts) und ein Fünfwege-Umschaltventil (links) integriert; der Ausleger und der Löffelarmzylinder werden jeweils mit zwei Umschaltventilen gesteuert, die verschiedene Betriebsgeschwindigkeiten realisieren können. Die Hauptpumpe 1 (vordere Pumpe) versorgt den linken Fahr- und Drehmechanismus, den Ausleger 2 und den Schaufelarm 1 mit Drucköl; die Hauptpumpe 2 (hintere Pumpe) versorgt den rechten Fahrmechanismus, die Reserveausrüstung, den Ausleger 1, die Schaufel und den Schaufelarm 2 mit Drucköl.
