Absperrklappe 1147 series
HebelIsolationZwischenflansch

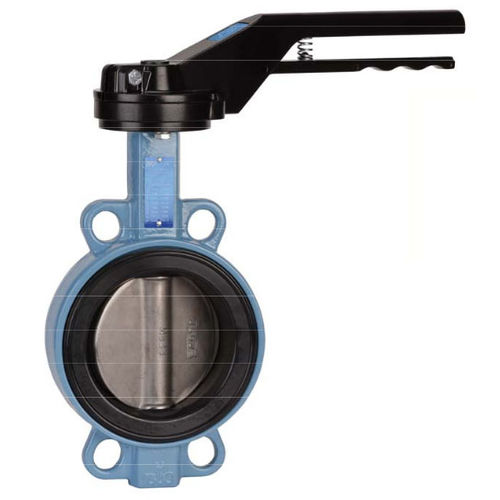

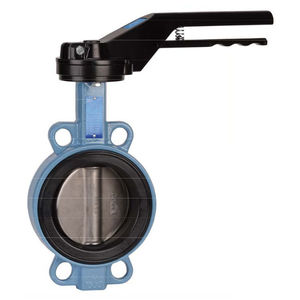

Absperrklappe - 1147 series - SFERACO - Hebel / Isolation / Zwischenflansch
Absperrklappe - 1147 series - SFERACO - Hebel / Isolation / Zwischenflansch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
mit Absperrklappe
Betätigung
Hebel
Funktion
Isolation
Korpus
Zwischenflansch, beschichtet, IP65, Gusseisen, Edelstahl, EPDM, Epoxid
Anwendung
für Pulver
Weitere Eigenschaften
ISO, für abrasive Fluide
DN

Min: 40 mm
(1,575 in)

Max: 300 mm
(11,811 in)

Druck

16 bar
(232,1 psi)

Temperatur

Min: -10 °C
(14 °F)

Max: 90 °C
(194 °F)

Beschreibung

Dieses Ventil hat eine Schaftverlängerung von 75 mm Länge und einen Vierkanthebel mit den Abmessungen 30x30 mm für einen Spezialschlüssel. Es handelt sich um ein Zwischenflansch-Ventil, das sich durch seinen langen Hals zur Isolierung auszeichnet. Die Serie DN 40-300 1147 hat einen vollständig gekreuzten Schaft und einen abnehmbaren Sitz aus Nitril-Carboxyle. Sie ist mit einem 9-Stellungshebel mit einer Verriegelungsvorrichtung bis DN200 und einer epoxybeschichteten Scheibe aus duktilem Eisen ausgestattet. Das Ventil besteht aus einer Scheibe aus Edelstahl bis DN100, mit einer Dicke von 250-300 Mikron in einem rilsanbeschichteten Gehäuse in der Farbe RAL 5024. SPEZIFIKATIONEN ; - Langer Hals zur Isolierung - Montageplatte nach ISO 5211 - Wafer-Typ - Zwischen Flanschen PN1Û/16 von DN32/40 bis 400 und Klasse 150 (PN20) von DN40 bis 400 (über auf Anfrage ) - Zwischen Flanschen PN10 von DN45Û bis DN 1400 - Full Crossing Vorbau - Abnehmbarer EPDM-Sitz - Edelstahl bis zu DN100 - Duktile Eisenkrankheit mit schwarzer Nlsan-Beschichtung +/- 300 p über DN100 - Hebel mit 9 Stellungen und Verriegelungshebel bis DN200 . Anschlag in den unteren Stellungen, aber nicht verriegelbar von DN250 bis 300 - Rilsan beschichtete Gehäusefarbe RAL 5024.250-300 Mikron Dicke - Schaftverlängerung 75 mm Länge ( Option ) - Vierkanthebel 30x30 mm für Spezialschlüssel ( Option ) VERWENDUNG: - Flüssigkeiten : Kaltes und warmes Wasser. trinkbares Wasser - Min. und Max. Température Ts : Von -20°C bis + 110°C - Maximaler Druck Ps : 16 bar bis zu DN300,10 bar darüber (siehe Diagramme Seite 5)

---
