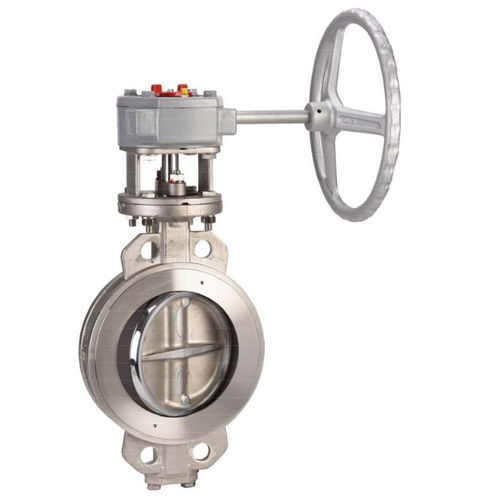

Absperrklappe 1115 series

mit HandradZwischenflanschdoppelt exzentrisch

Die Serie DN50-500 1110 verfügt über eine Scheibe aus Edelstahl CF8M mit einer Grundbeschichtung EP-02 Epoxid-Rotoxid-Grundierung RAL2012 und ausgeführt mit einer EP-04 Epoxidharzlackierung Emaille grau RAL 7045. Der Kohlenstoffstahltyp (Ref. 1115) hat eine Dicke von 10-30 pm. Vollkreuzende Spindel, hat 10 Stellungen, die durch einen Griff aus duktilem Eisen betätigt werden, mit einer Sperrvorrichtung bis DN150 oder NPS 6. Das Getriebe ist von DN 200 bis DN600 oder NPS 8 "bis 24". Diese Vorrichtung ist wafer-artig, doppelt exzentrisch und 100% dicht und bidirektional mit einer durch den Pfeil angezeigten bevorzugten Durchflussrichtung. Die Montageplatte entspricht ISO 5211, feuersicher ISO 10497 : 2010 und schließlich zwischen den Flanschen ISO PN20 ANS1150. SPEZIFIKATIONEN : - 100%ige Dichtheit - Wafer-Typ - ZwischenPN25oderPN16-Flanschen - Doppelter Versatz - Bidirektional mit durch den Pfeil angezeigter bevorzugter Flussrichtung - Feuersicher nach ISO 10497 : 2010 - Montageplatte nach ISO 5211 - Erkrankung an CF8M-Stammstahl - Full Crossing Vorbau - Griff aus duktilem Gusseisen mit 10 Stellungen. mit Sperrvorrichtung bis zu DN150 - GetriebevonDN200bisDN600 - Anorganische zinkreiche Grundierung, graue Farbe. 10 pm Dicke - Lackierung hitzebeständiges Aluminium Silber Farbe RAL 1504. 30 pm Dicke - Griff aus duktilem Gusseisen EN GJS-400-15 mit Silberlackierung RAL 9006 VERWENDUNG: - Geothermie, Industriekälte, Schiffbau, Petrochemie - Dampf: maximal 10 bar - Min. und max. Température Ts : - 29°C bis + 210°C - Maximaler Druck Ps : 25 bar ( siehe Grafik ) - Bei Verwendung am toten Ende der Rohrleitung ist die bevorzugte Flussrichtung umzukehren BEREICH.* - Wafertyp mit Gehäuse aus Kohlenstoffstahl . und Griff Ref. 1113 DN 50 bis DN 150
