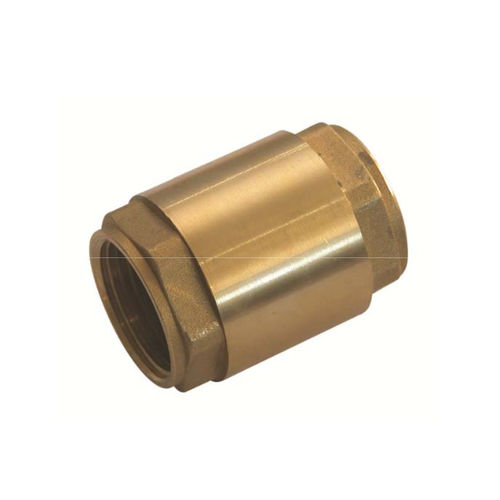

Scheibenrückschlagventil 307 series

innen/innenfür Erdölanwendungenfür Druckluft

Bei der Serie 307 handelt es sich um eine Messingdrossel mit Innengewinde, die in der durch den Pfeil angegebenen Durchflussrichtung angeordnet werden kann. Die Einheit eignet sich aufgrund der doppelten axialen und lateralen Führung perfekt zur Zentrierung der Drossel auf dem Sitz. Da die Einheit mit niedrigem Öffnungsdruck arbeiten kann, sorgt sie durch den Messingkörper CW617N für eine bessere mechanische Festigkeit. SPEZIFIKATIONEN ; - Beachten Sie die durch den Pfeil angezeigte Flussrichtung - Weiblicher / weiblicher Typ - Drosselklappe aus Nylon - Perfekte Zentrierung der Drosselklappe auf dem Sitz dank der doppelten axialen und latéralen Führung - Niedriger Öffnungsdruck - Bessere mechanische Festigkeit dank des Messingkörpers CW617N - Gelenkstellungen mit Feder SS 302 - Ausgezeichnete Nieder- und Hochdruck-Dichtheit dank der NBR-Dichtung VERWENDUNG: - Wärmemenge Trinkwasser, Kalt- und Warmwasser - Min Température Ts : - 10°C - MaxTemperatur Ts :+ 110°C - Maximaler Druck Ps : 16 bar bis zu DN 1*. 10 bar von 1"1/4 bis 2" und 8 bar über ÖFFNUNGSDRUCK : - Öffnungsdruck zwischen 20 und 200 mbar BEREICH : Zylindrische BSP-Gewindebuchse von DN 3/8' bis DN 4"
