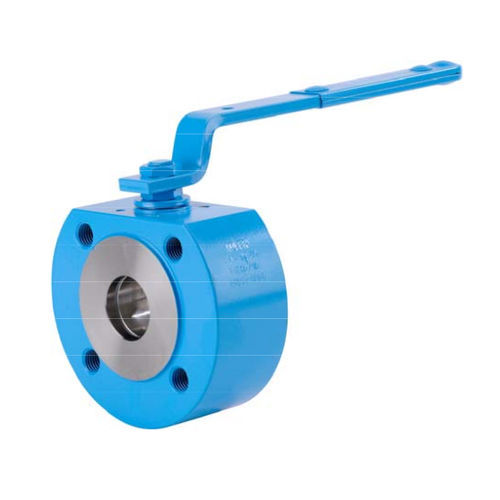

Wafer Ventil 720 series

KugelHebelhydraulisch

Lauridsen Zwischenflansch-Kugelhahn Adler Typ FA1/FA2/FB1/FB2 hat einen vollen Durchgang und verfügt über eine ISO 5211 Montageplatte. Der Zwischenflansch-Kugelhahn hat eine ausblassichere Spindel. Dazwischen haben sie Flansche nach RF ISO PN40 bis DN80 und darüber ISO PN16. Die Vorrichtung ist doppelt antistatisch. Das Ventil enthält eine Kugel mit abnehmbarem Gehäuse. Der Flansch hat Gewindebohrungen. Die flüchtigen Emissionen entsprechen ISO 15848-1 : 2003 Klasse A. Die Spindel hat 3 mit Graphit gefüllte PTFE-Sicherungsringe. Die Spindel hat elastische Dichtungsringe. Der Körper besteht aus geschmiedetem Kohlenstoffstahl oder Edelstahl. Er hat einen Hohlkörper für DN125. Er hat eine blaue Polyamid-Epoxidfarbe RAL5012 mit einer Dicke von 35p für Kohlenstoffstahltypen. SPEZIFIKATIONEN : - Voller Durchgang - Anti-Blow-out - Vorbau - Mit ISO 5211-Montageplatte - Wafer-Typ - Zwischen Flanschen R.F. PN40 bis DN80. PN16 über - Doppelte antistatische Vorrichtung - Feuersicher nach ISO 10497 (ISO-FT-Kennzeichnung) - Inhaltsbügel mit abnehmbarem Körper - mit Auslass - Loch im Bügel von DN50 bis DN250 ( - befindet sich - im - oberen Teil des - Bügels, um Überdruck darin zu vermeiden - ) - Machinmg von - dem Sitz für Druck - Entlastung DN65 bis DN250 (Achtung - die Durchflussrichtung - angegeben durch den Pfeil - ) - Gewindelöcher für Flansche - Flüchtige Emissionen nach ISO 15848-1 : 2003 Klasse A - 3 PTFE gefüllt mit Graphit-Sicherungsringen an der Spindel - Packung mit elastischen nngs - Polyamid-Epoxidfarbe - Farbe blau RAL5012. 35 p Dicke VERWENDUNG: - Chemische und pharmazeutische Industrie, petrochemische Industrie, Hydraulikinstallation, Druckluft - Min. und max. Température Ts : - 28°C bis + 200°C - Maximaler Druck Ps : 40 bar bis zu DN80,16 bar über - Vakuum : 10'5torr
