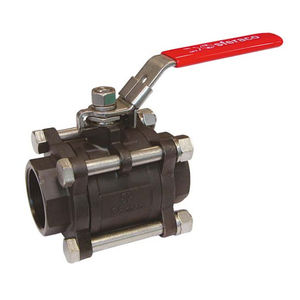

Kugelventil 796 seriesHebelGewinde3-teilig
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Kugel
- Betätigung
- Hebel
- Korpus
- Gewinde, 3-teilig, Kohlenstoffstahl, PTFE
- Anwendung
- für die chemische Industrie, für Erdölanwendungen, für pharmazeutische Anwendungen
- Weitere Eigenschaften
- mit Volldurchlass
- DN
Max: 4 in
Min: 0,25 in
- Druck
Max: 63 bar
(913,7 psi)Min: 20 bar
(290,1 psi)- Temperatur
Max: 180 °C
(356 °F)Min: -20 °C
(-4 °F)
Beschreibung
Das Ventil ist mit einem vollen Durchgang und einer PTFE-Packung gebaut, komplett mit einer Verriegelungsvorrichtung und einem Ausblassicherungssystem. Es ist mit einer schwarzen Oxidbeschichtung zur Verwendung auf Kohlenstoffstahlventilen der Ref. 796/797/798 und 7961. Zu den optionalen Komponenten gehören eine Spindelverlängerung aus SS 304 und alternativ eine blaue Griffabdeckung.
SPEZIFIKATIONEN :
- Voller Durchgang
- Ausblassicherer Schaft
- PTFE-Dichtung
- Sperrvorrichtung
- Vorbauverlängerung in Al SI 304 ( Option )
- Schwarz phosphatierte Oberfläche, Dicke 5 pm
VERWENDUNG:
- Kompatibel mit gängigen Flüssigkeiten der 2rc-Gruppe
- Min. und max. Température Ts : -20°C bis + 180°C
- Maximaler Druck Ps : 63 bar bis zu DN20. 40 bar von DN25 bis 50. 25 bar von DN65 bis 80 und 20 bar für DN100 (siehe Grafik unten)
- Druckluft : max. 10 bar
- Nicht mit Dampf verwenden
---
