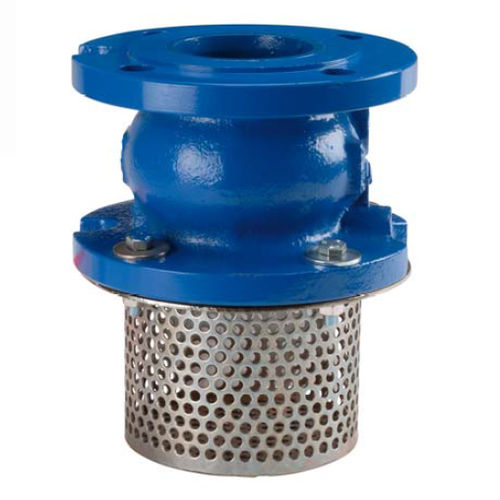

Scheibenrückschlagventil 363 series

Flanschfür WasserEdelstahl

Dieses Produkt kann aufgrund seiner Feder aus rostfreiem Stahl in allen Positionen angeschlossen werden und hat aufgrund seines inneren zylindrischen Designs einen geringen Druckverlust. Es wird mit einem Stahlsiebkorb und einem Metallgewebe mit einer Maschenweite von 6 mm geliefert. Seine Flansche sind R.F. ISO PN10/16 bis DN150, ISO PN16 von DN200 bis DN300, ISO PN10 darüber. Sein Gehäuse ist 100 ٣ dick und hat ein korrosionsbeständiges Epoxidharz auf der Innen- und Außenseite mit blauer Farbe. Er ist auch mit einer Bronzebuchse ausgestattet, um das Blockieren der Scheibe zu verhindern, die für bessere hydrodynamische Eigenschaften ausgelegt ist. Der Mindestgegendruck für die Dichtheit beträgt 0,2 bar. Der Pfeil auf dem Gehäuse zeigt die Durchflussrichtung an. SPEZIFIKATIONEN ; - Leidensdruck dank der Spnng aus rostfreiem Stahl - Beachten Sie die durch einen Pfeil auf dem Körper angezeigte Flussrichtung - F-Längen R.F. PN10/16 bis zu DN150. PN16 von DN200 bis DN300. PN10 über - Mit Siebkorb aus Stahl und Maschenweite 6 mm ( Ref. 363 ) - Schwacher Kopfausfall dank der zylindrichen Internai - Korrosionsbeständiges Epoxidharz mit interner und extemaler pamtmg blauer Farbe RAL 5017.100 p Dicke - Bronzebuchse zur Vermeidung einer Blockierung der Krankheit - gebohrter Ansatz auf Anfrage für Bypass oder zur Überprüfung der Dicke - Scheibe für eine bessere Hydrodynamik ausgelegt - Stille Lösung - Mindestgegendruck für Dichtheit : 0,2 bar VERWENDUNG: - Wasserverteilung - Min Température Ts 10°C - Max Température Ts :♦ 120°C - Maximaler Druck Ps : 16 bar bis zu DN300,10 bar über BEREICH - Geflanscht PN1Q/16 von DN50 bis DN 150. PN16 von DN 200 bis DN 300 und PN10 für DN350 bis 600 Ref. 366 - Geflanscht PN1Q/16 von DN50 bis DN 150 und PN16 von DN 200 bis DN 300 mit Stahlsiebkorb Rof. 363
