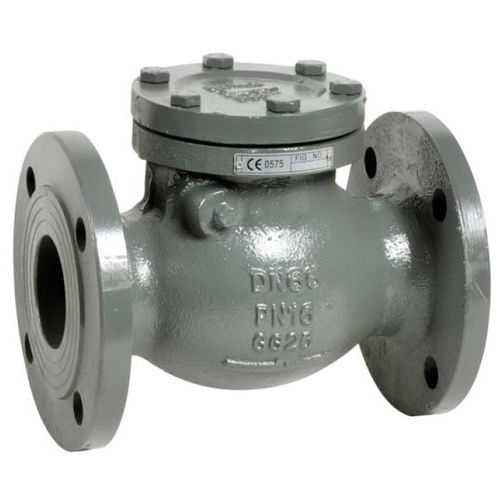

Klappenrückschlagventil 360 series

Flanschfür WasserEdelstahl

Es handelt sich um eine Art Schwingungsprüfgerät in vertikaler Position mit aufsteigender Flüssigkeit oder in horizontaler Position. Es hat Flansche nach ISO PN10/16 und ein verschraubtes Oberteil. Es wird hauptsächlich für Heizung, Bewässerung und Bewässerungsverteilung verwendet. Es hat eine minimale und maximale Temperatur von - 10°C bis + 120°C für Metallsitz Typ Ref.360, während eine minimale und maximale Temperatur von - 10°C bis + 80°C für EPDM-Sitz Typ Ref.362. Er hat einen maximalen Druck von 16 bar. Das Werkzeug sollte nicht mit pulsierender Geschwindigkeit verwendet werden. Seine maximale Geschwindigkeit sollte mindestens 3 M. 1 Sekunde betragen. SPEZIFIKATIONEN ; - Leidensdruck dank der Spnng aus rostfreiem Stahl - Beachten Sie die durch einen Pfeil auf dem Körper angezeigte Flussrichtung - F-Längen R.F. PN10/16 bis zu DN150. PN16 von DN200 bis DN300. PN10 über - Mit Siebkorb aus Stahl und Maschenweite 6 mm ( Ref. 363 ) - Schwacher Kopfausfall dank der zylindrichen Internai - Korrosionsbeständiges Epoxidharz mit interner und extemaler pamtmg blauer Farbe RAL 5017.100 p Dicke - Bronzebuchse zur Vermeidung einer Blockierung der Krankheit - gebohrter Ansatz auf Anfrage für Bypass oder zur Überprüfung der Dicke - Scheibe für eine bessere Hydrodynamik ausgelegt - Stille Lösung - Mindestgegendruck für Dichtheit : 0,2 bar VERWENDUNG: - Wasserverteilung - Min Température Ts 10°C - Max Température Ts :♦ 120°C - Maximaler Druck Ps : 16 bar bis zu DN300,10 bar über BEREICH - Geflanscht PN1Q/16 von DN50 bis DN 150. PN16 von DN 200 bis DN 300 und PN10 für DN350 bis 600 Ref. 366 - Geflanscht PN1Q/16 von DN50 bis DN 150 und PN16 von DN 200 bis DN 300 mit Stahlsiebkorb Rof. 363
