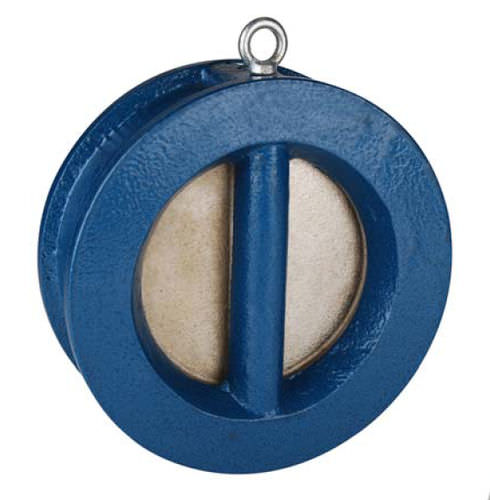

Doppelklappe-Rückschlagventil 370 series

Flanschmontagefür WasserPTFE

Diese vulkanisierte Dichtung ist mit einer PTFE-Buchse und einer Edelstahlfeder ausgestattet. Sie wird mit einer Hebeöse geliefert, die von DN200 bis DN600 reicht. Sie ist kurz und hat einen geringen Druckverlust. Sie wird auch mit Flanschen wie ISO PN10/16 oder ISO PN25 geliefert. Schließlich ist er mit einer korrosionsbeständigen Epoxidfarbe beschichtet. SPEZIFIKATIONEN ; - Leidensdruck dank der Spnng aus rostfreiem Stahl - Beachten Sie die durch einen Pfeil auf dem Körper angezeigte Flussrichtung - F-Längen R.F. PN10/16 bis zu DN150. PN16 von DN200 bis DN300. PN10 über - Mit Siebkorb aus Stahl und Maschenweite 6 mm ( Ref. 363 ) - Schwacher Kopfausfall dank der zylindrichen Internai - Korrosionsbeständiges Epoxidharz mit interner und extemaler pamtmg blauer Farbe RAL 5017.100 p Dicke - Bronzebuchse zur Vermeidung einer Blockierung der Krankheit - gebohrter Ansatz auf Anfrage für Bypass oder zur Überprüfung der Dicke - Scheibe für eine bessere Hydrodynamik ausgelegt - Stille Lösung - Mindestgegendruck für Dichtheit : 0,2 bar VERWENDUNG: - Wasserverteilung - Min Température Ts 10°C - Max Température Ts :♦ 120°C - Maximaler Druck Ps : 16 bar bis zu DN300,10 bar über BEREICH - Geflanscht PN1Q/16 von DN50 bis DN 150. PN16 von DN 200 bis DN 300 und PN10 für DN350 bis 600 Ref. 366 - Geflanscht PN1Q/16 von DN50 bis DN 150 und PN16 von DN 200 bis DN 300 mit Stahlsiebkorb Rof. 363
