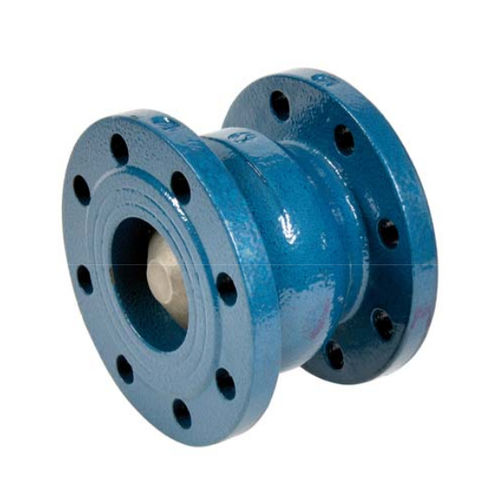

Scheibenrückschlagventil 369 series

Flanschfür WasserGusseisen

Dieses Ventil ist mit einer 80 Mikrometer dicken epoxidblauen RAL 003-Lackierung beschichtet und mit einer federbelasteten Edelstahlscheibe integriert. Eine mit Pfeilen bezeichnete Durchflussrichtung und ein geflanschter R.F. (ISO PN16) sind ebenfalls enthalten Dieser Apparat kann in jeder Lage ausgerichtet werden und eignet sich ideal für die Wasserverteilung und vieles mehr. SPEZIFIKATIONEN ; - Leidensdruck dank der Spnng aus rostfreiem Stahl - Beachten Sie die durch einen Pfeil auf dem Körper angezeigte Flussrichtung - F-Längen R.F. PN10/16 bis zu DN150. PN16 von DN200 bis DN300. PN10 über - Mit Siebkorb aus Stahl und Maschenweite 6 mm ( Ref. 363 ) - Schwacher Kopfausfall dank der zylindrichen Internai - Korrosionsbeständiges Epoxidharz mit interner und extemaler pamtmg blauer Farbe RAL 5017.100 p Dicke - Bronzebuchse zur Vermeidung einer Blockierung der Krankheit - gebohrter Ansatz auf Anfrage für Bypass oder zur Überprüfung der Dicke - Scheibe für eine bessere Hydrodynamik ausgelegt - Stille Lösung - Mindestgegendruck für Dichtheit : 0,2 bar VERWENDUNG: - Wasserverteilung - Min Température Ts 10°C - Max Température Ts :♦ 120°C - Maximaler Druck Ps : 16 bar bis zu DN300,10 bar über BEREICH - Geflanscht PN1Q/16 von DN50 bis DN 150. PN16 von DN 200 bis DN 300 und PN10 für DN350 bis 600 Ref. 366 - Geflanscht PN1Q/16 von DN50 bis DN 150 und PN16 von DN 200 bis DN 300 mit Stahlsiebkorb Rof. 363
