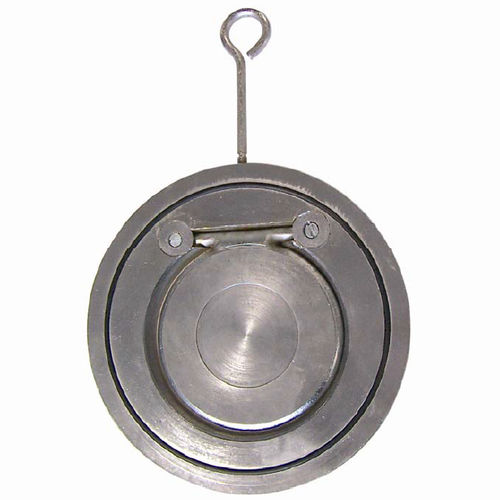

Klappenrückschlagventil 365 series

Zwischenflanschfür WasserEdelstahl

Zwischenflansch-Rückschlagklappe aus Edelstahl für die chemische und pharmazeutische Industrie, die petrochemische Industrie und hydraulische Anlagen. Gehäuse und Gehäuse aus rostfreiem Stahl mit FKM-Sitz. Zwischenflanschtyp mit kurzer Baulänge und mit einer abnehmbaren Hebeöse für einfache Installation. SPEZIFIKATIONEN : - Zwischenflansch-Rückschlagklappe - Vertikale Position mit aufsteigender Flüssigkeit oder horizontale Position (beachten Sie die durch den Pfeil angezeigte Durchflussrichtung) - Zwischen Flanschen PN1Û/16 bis DN150. PN16 über und Class 150 (PN20) von DN100 bis 400 - Mit abnehmbarer Hebeöse - Kurze Länge - Wirtschaftliche Lösung - Monoblock-Krankheit und Stamm für eine bessere mechanische Festigkeit - Integrierte Gehäusedichtung VERWENDUNG : - Chemische und pharmazeutische Industrie, petrochemische Industrie, Hydraulikanlagen - Min. und max. Température Ts : - 10°C bis + 180°C - Maximaler Druck Ps : 16 bar bis DN 200 induziert und 10 bar darüber - Nicht mit pulsierender Geschwindigkeit verwenden - Höchstgeschwindigkeit : 3 M. I Sek. ER AD-LOSS-GRAPH : VERBINDUNG : - Gehäuse aus unlegiertem Stahl mit FKM-Dichtung zwischen den Flanschen PN10/16 bis DN150. PN16 über Ref. 365 DN40 bis DN 600 - Gehäuse aus unlegiertem Stahl mit FKM-Dichtung zwischen den Flanschen PN10 Ref. 365401 und 365451 DN400 bis DN 450 - Zwischen Flanschen Klasse 150 PN20 möglich von DN100 bis 400
