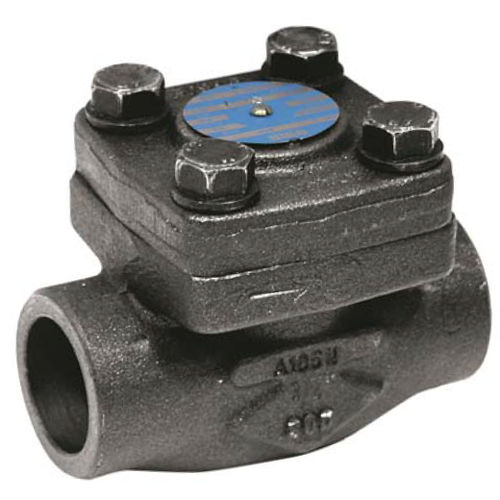

Kolbenrückschlagventil 313 series

Gewindefür Erdölanwendungenfür Dampf

Die Serie 313 hat zwei Typen, die entweder vom Kolben- oder vom Kugeltyp sind. Der Kolbentyp hat die Feder SS 302, während der Kugeltyp keine Feder hat. Die Einheit ist entweder aus Kohlenstoffstahl oder aus Edelstahl gefertigt Kohlenstoffstahlsorten haben Vz-Stellit, das die Festigkeit des Sitzes gewährleistet. Rostfreie Stahltypen haben den Trim 10-Standard SS 316. Die Einheit hat ein Gewicht von 800 lbs. Rückschlagventil aus geschmiedetem Kohlenstoffstahl TRIM8 SW Klasse 800 mit Standardbohrung für die Erdölindustrie, Dampf, Öl und Gas und Hochdruck. Kolbentyp und verschraubte Haube. Deckeldichtung aus Edelstahl + Graphit. Kompatibel mit explosiver Atmosphäre, ATEX Zone 1&21 und Zone 2&22. SPEZIFIKATIONEN : - beachten Sie die Durchflussrichtung (durch den Pfeil gekennzeichnet) - Standardbohrung - Kolbentyp - Nur horizontale Position - Geschraubte Motorhaube - Geschmiedeter Kohlenstoffstahl A105N - Vi-Stellit ( Beschnitt 8 ) - Klasse 800 - Phosphatschutz. 5 pm Dicke VERWENDUNG: - Erdölindustrie - Dampf - Hochdruck - Min. und max. Température Ts : - 29°C bis + 425°C - Maximaler Druck Ps : 136 bar ( siehe Grafik )
