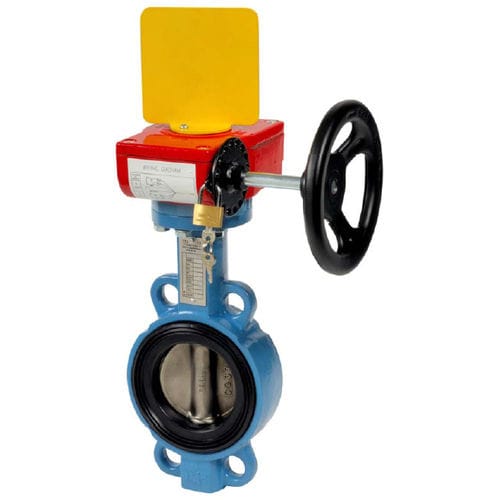

Absperrklappe 1142 series

mit HandradIsolationfür Wasser

Die von Sferaco entwickelte Absperrklappe aus Edelstahl verfügt über ein Aluminiumgetriebe der Schutzart IP 65. Dieses Getriebe verfügt über eine Stellungsanzeige und Verriegelungsvorrichtung in Stahlkette für DN 250 und DN 300. Das Zwischenflanschventil hat ein Gehäuse, das mit Rilsan Farbe RAL 5024 beschichtet ist. Es hat eine Dicke von 250-300 Mikron. Es umfasst eine Klappenscheibe aus Edelstahl bis DN 100, eine epoxidharzbeschichtete Klappenscheibe aus duktilem Gusseisen von DN 125 bis DN 300, eine Klappenanzeige in geöffneter oder geschlossener Stellung, eine vollständig gekreuzte Spindel und einen langen Hals zur Absperrung. SPEZIFIKATIONEN ; - Langer Hals zur Isolierung - Montageplatte nach ISO 5211 - Wafer-Typ - Zwischen Flanschen PN1Û/16 von DN32/40 bis 400 und Klasse 150 (PN20) von DN40 bis 400 (über auf Anfrage ) - Zwischen Flanschen PN10 von DN45Û bis DN 1400 - Full Crossing Vorbau - Abnehmbarer EPDM-Sitz - Edelstahl bis zu DN100 - Duktile Eisenkrankheit mit schwarzer Nlsan-Beschichtung +/- 300 p über DN100 - Hebel mit 9 Stellungen und Verriegelungshebel bis DN200 . Anschlag in den unteren Stellungen, aber nicht verriegelbar von DN250 bis 300 - Rilsan beschichtete Gehäusefarbe RAL 5024.250-300 Mikron Dicke - Schaftverlängerung 75 mm Länge ( Option ) - Vierkanthebel 30x30 mm für Spezialschlüssel ( Option ) VERWENDUNG: - Flüssigkeiten : Kaltes und warmes Wasser. trinkbares Wasser - Min. und Max. Température Ts : Von -20°C bis + 110°C - Maximaler Druck Ps : 16 bar bis zu DN300,10 bar darüber (siehe Diagramme Seite 5)
